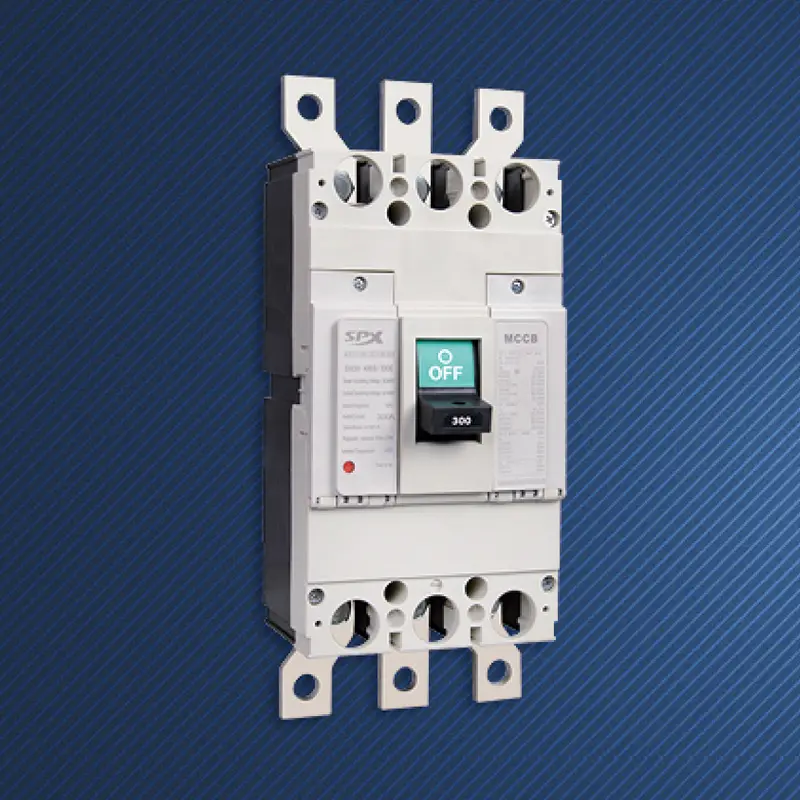

Pemutus Litar Kes Acuan Elektronik 3P 300A

Di bahagian atas piramid sistem pengedaran, arus 300A membawa talian hayat seluruh kawasan atau peralatan teras. Skim perlindungan tradisional tidak lagi dapat mengimbangi ketepatan perlindungan, pemilihan sistem dan kecerdasan pengurusan. Pemutus Litar Kes Beracuan Elektronik 3P 300A SPX berkualiti tinggi adalah inovator yang dilahirkan untuk tujuan ini. Ia bukan sahaja suis yang tersandung sekiranya berlaku kerosakan, tetapi juga unit pintar tempatan yang menyepadukan penderiaan ketepatan tinggi, logik boleh atur cara dan pertukaran data. Ia menandakan peralihan pemutus litar kes acuan daripada era mekanikal analog kepada era pintar digital, menjadi nod pintar utama untuk membina rangkaian pengedaran yang boleh dipercayai, telus dan cekap.

Ciri

Pemutus Litar Kes Acuan Elektronik 3P 300A tersuai membolehkan pengguna menetapkan nilai dan masa perlindungan dengan tepat untuk kelewatan panjang (Ir), kelewatan pintas litar pintas (Isd) dan serta-merta (Ii) dalam julat yang luas melalui unit pelepas elektronik (ETU). Fleksibiliti ini membolehkannya memadankan ciri-ciri beban yang berbeza seperti transformer, busbar dan motor besar.
Fungsi perlindungan kelewatan pendek yang unik, dengan menetapkan kelewatan masa yang singkat secara manual (seperti 0.1-0.4 saat), memastikan bahawa sekiranya berlaku litar pintas pada hujung jauh, hanya pemutus litar peringkat bawah yang paling hampir dengan titik kerosakan akan beroperasi, manakala paras semasa kekal tertutup, sekali gus mencapai perlindungan terpilih sepenuhnya dan meminimumkan gangguan kuasa besar-besaran.
Perlindungan arus kebocoran tanah boleh laras bersepadu (fungsi G) berkesan menghalang kebakaran elektrik atau kemalangan renjatan elektrik peribadi yang disebabkan oleh kerosakan penebat. Pemutus Litar Kes Beracuan Elektronik 3P 300A menyediakan dimensi keselamatan yang tidak ada pada pemutus litar tradisional.
Isyarat amaran boleh dikeluarkan sebelum beban sebenar mencapai ambang perjalanan. Fungsi "memori terma"nya boleh mensimulasikan proses pengumpulan haba motor, memberikan perlindungan yang lebih munasabah di bawah keadaan permulaan yang kerap.
Ia boleh merekodkan jenis kerosakan (lebih beban, litar pintas, pembumian, dll.) yang telah tersandung beberapa kali baru-baru ini, fasa kerosakan dan nilai semasa semasa tindakan, menyediakan data utama untuk diagnosis kerosakan pantas.
Modul komunikasi standard atau pilihan (seperti Modbus, Profibus) tersedia untuk memuat naik parameter kuasa penuh masa nyata seperti arus tiga fasa, voltan, kuasa, faktor kuasa dan tenaga elektrik, yang membolehkan pemantauan digital sistem pengedaran.

Permohonan

Sebagai suis perlindungan utama untuk penyaman udara ketepatan, input/output UPS, dan bekalan kuasa DC voltan tinggi di dalam bilik komputer, dan memantau penggunaan tenaga mereka.
Sebagai suis keluar sisi voltan rendah dalam kabinet pengedaran utama bengkel, atau sebagai saluran utama untuk melindungi saluran bas padat.
Pemutus Litar Kes Acuan Elektronik 3P 300A menyediakan perlindungan dan kawalan pintar untuk pam air besar, kipas, pemampat dan unit penyejukan pusat di bawah 250kW.
Sebagai Pemutus Litar Kes Beracuan Elektronik 3P 300A untuk talian masuk utama voltan rendah atau pengagihan partition penting di pusat beli-belah besar, hospital dan lapangan terbang, ia mencapai pengurusan tenaga dan kawalan permintaan.

Parameter MCCB Pemutus Litar Kes Beracuan SPX SM30-400

Bingkai(A)		SM30-400(NF-CW)						Ciri-ciri operasi
Arus berkadar dalam(A)		250, 300, 315, 350, 400
Voltan berkadar (V)		AC 400V
Voltan penebat berkadar (V)		AC 690V
Bilangan tiang		3			4
Kapasiti pecah terhad		C	S	H	C	S	H
Litar gangguan litar pintas(kA) AC400V		25	35	50	25	35	50
Kendalikan litar pintas(kA) AC400V		15	20	25	15	20	25
Gambar profil
	a	258			258
	b	140			185
	c	153			153
Gambar pemasangan
	d	195			195
	e	45			45
	f	8			8
Kehidupan mesin		4000
Kehidupan elektrik		1500
Peranti kendalian elektrik(MD)		●
Pemegang berputar extemal		●
Peranti tersandung automatik		Termal-magnet
