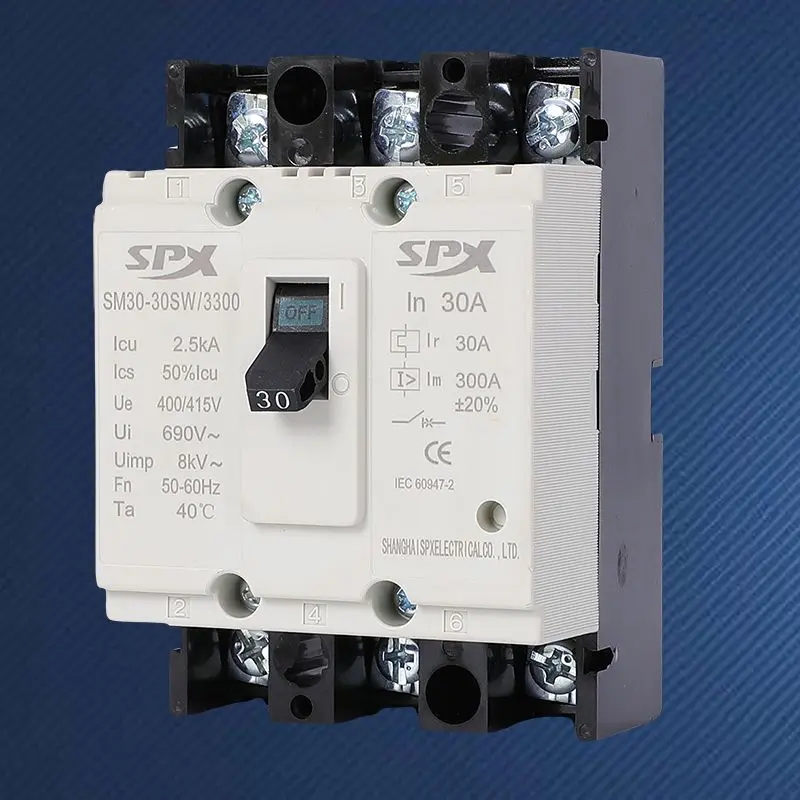

3P 5A 10A 20A Pemutus Litar Kes Beracuan

Dalam kawalan industri, peralatan makmal, atau instrumen ketepatan, terdapat sejumlah besar beban tiga fasa dengan kuasa undian di bawah beberapa kilowatt. Peranti ini sangat sensitif kepada anomali arus lebih, dan pemutus litar arus sederhana hingga tinggi am tidak dapat memberikan perlindungan yang tepat. Siri Pemutus Litar Kes Beracuan SPX 3P 5A 10A 20A termaju direka khusus untuk adegan rumit tersebut. Ia seperti 'monitor keseimbangan tiga fasa' khusus, yang memantau dan melindungi arus tiga fasa secara bebas. Sama ada beban yang kecil atau litar pintas secara tiba-tiba, ia boleh dikenal pasti dengan cepat dan terputus, memberikan perlindungan keselamatan yang teliti untuk peralatan tiga fasa yang halus.

ciri-ciri:

Pemutus Litar Kes Beracuan 3P 5A 10A 20A yang disesuaikan menyediakan tiga tahap arus bersambung rapat iaitu 5A, 10A dan 20A, membolehkan jurutera memilih berdasarkan arus undian jitu beban, mencapai padanan terbaik antara ciri perlindungan dan ciri beban, dan mengelakkan bintik buta perlindungan atau "tarikh kuda besar" yang berlebihan.
Jika mana-mana fasa mengalami beban lampau atau litar pintas, pemutus litar akan memotong ketiga-tiga kutub secara serentak, secara asasnya menghapuskan risiko operasi kehilangan fasa, yang penting untuk melindungi motor tiga fasa dan beban simetri.
Berbanding dengan menggunakan tiga pemutus litar kutub tunggal, ia menjimatkan ruang pemasangan dan kerumitan pendawaian.
Pemutus Litar Kes Acuan 3P 5A 10A 20A berkualiti tinggi sesuai untuk sistem dengan AC 50/60Hz dan voltan terkadar sehingga 400V atau 690V, memenuhi pelbagai persekitaran pengedaran tiga fasa voltan rendah.

Pemilihan

1. Rujuk kepada arus terkadar pada papan nama peralatan dan pilih arus terkadar pemutus litar lebih besar sedikit daripada (biasanya 1.1-1.25 kali) nilai ini. Untuk beban motor, adalah perlu untuk mengesahkan bahawa arus permulaannya berada dalam julat tersandung serta-merta pemutus litar (seperti ciri jenis D) untuk mengelakkan tersandung palsu.
2. Sebagai perlindungan akhir, Pemutus Litar Kes Beracuan 3P 5A 10A 20A perlu memastikan perlindungan terpilih dengan pemutus litar pengedaran tahap sebelumnya (seperti 32A, 63A). Ciri-ciri semasa yang dinilai lebih kecil dan operasi pantas biasanya boleh mencapai matlamat ini dengan baik.
3. Faktor persekitaran: Jika dipasang di ruang terkurung atau persekitaran suhu tinggi, pertimbangan harus diberikan kepada penggunaan penyusutan arus.

Siri SPX SM30-30 pemutus litar kes acuan Parameter MCCB

Bingkai(A)		SM30-30(NF-CW)				Ciri-ciri operasi
Arus berkadar dalam(A)		(2)、3、(3.2)、5、10、15、20、30
Voltan berkadar (V)		AC 400V
Voltan penebat berkadar (V)		AC 500V
Bilangan tiang		2		3
Kapasiti pecah terhad		C	S	C	S
Kapasiti gangguan litar pintas(kA) AC400V		1.5	1.5	1.5	1.5
Kendalikan litar pintas(kA) AC400V		1	1	1	1

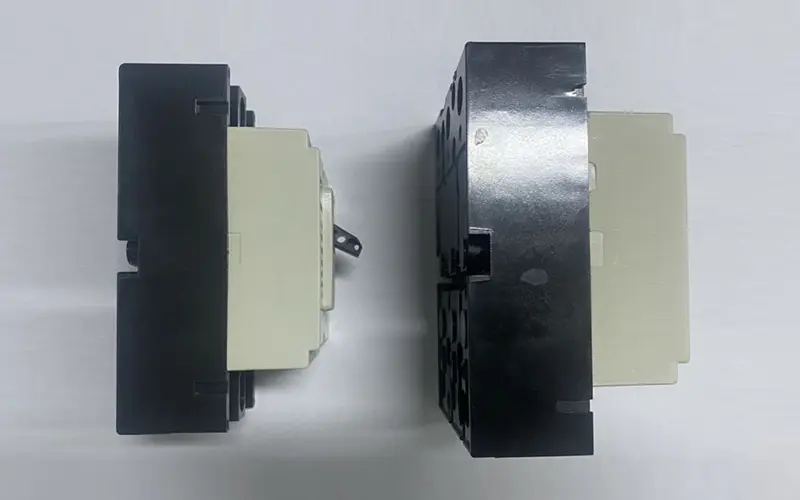

Gambar profil
	a	96		96
	b	45		67
	c	64		64
Gambar pemasangan
	d	84.5		84.5
	e	/		24
	f	5		5
Kehidupan mesin		7000
Kehidupan elektrik		4000
Peranti kendalian elektrik(MD)
Pemegang berputar extemal
Peranti tersandung automatik		Termal-magnet

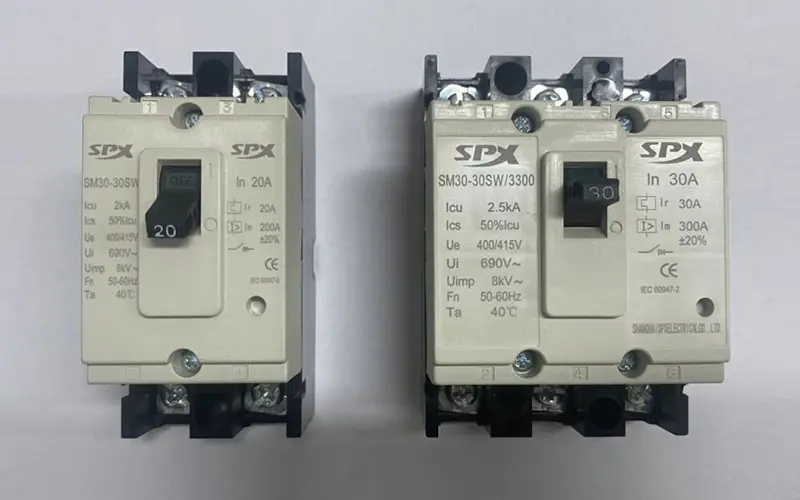

Pandangan hadapan
