acuand Pemutus Litar Kes(MCCB) memainkan peranan penting dalam melindungi sistem elektrik daripada beban lampau, litar pintas dan kerosakan peralatan. Dalam panduan mendalam ini, kami meneroka cara pemutus litar kes acuan berfungsi, komponen utamanya, ciri prestasi dan sebab ia digunakan secara meluas merentas aplikasi industri, komersial dan infrastruktur. Artikel ini juga menerangkan cara memilih MCCB yang betul, membandingkan MCCB dengan peranti perlindungan litar lain dan menjawab soalan lazim untuk membantu jurutera, kontraktor dan pembuat keputusan membuat pilihan termaklum selaras dengan piawaian keselamatan elektrik moden.

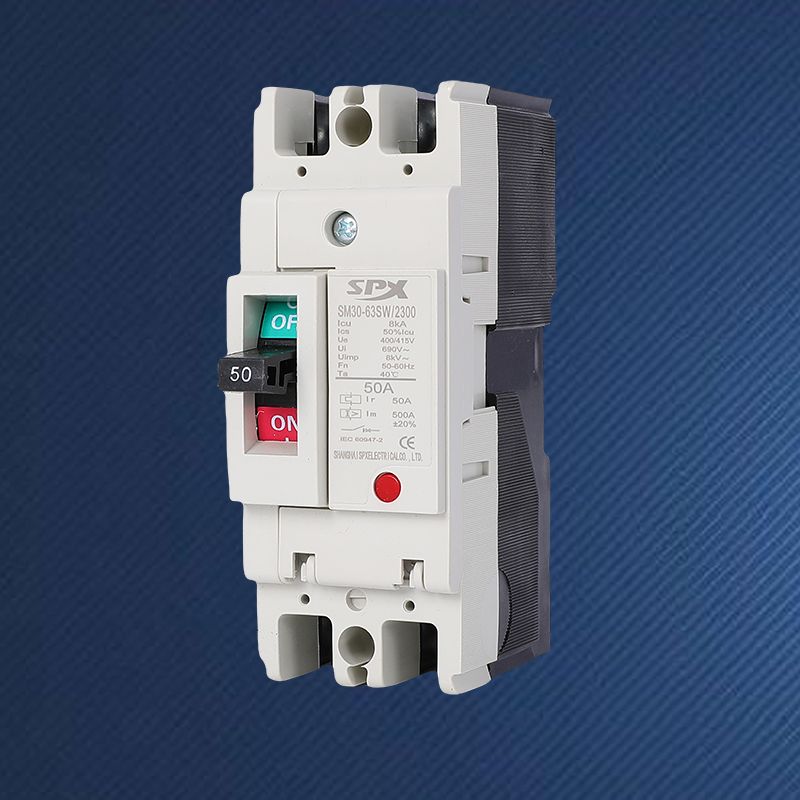

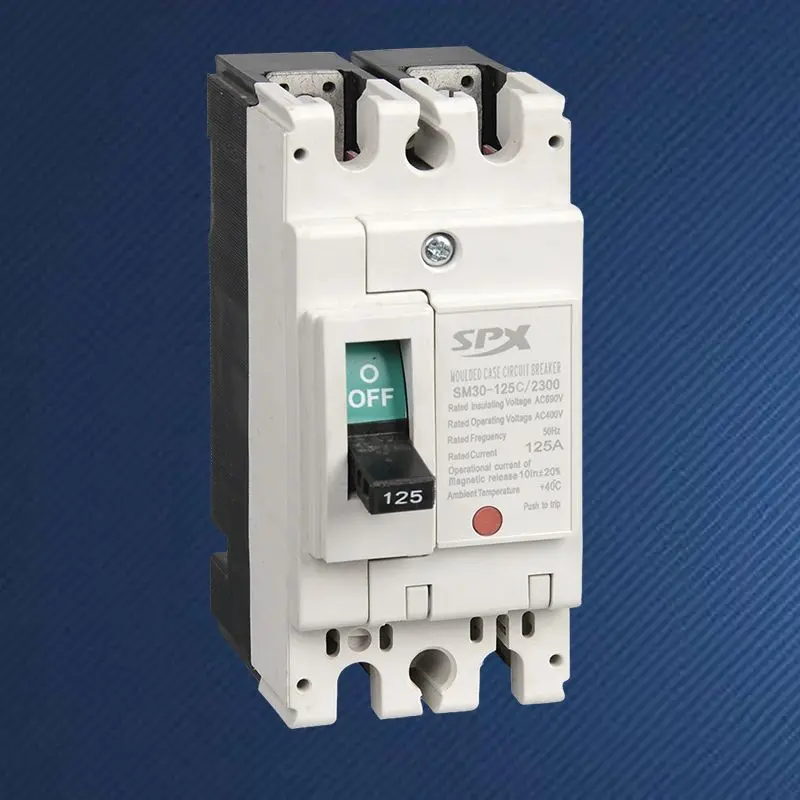

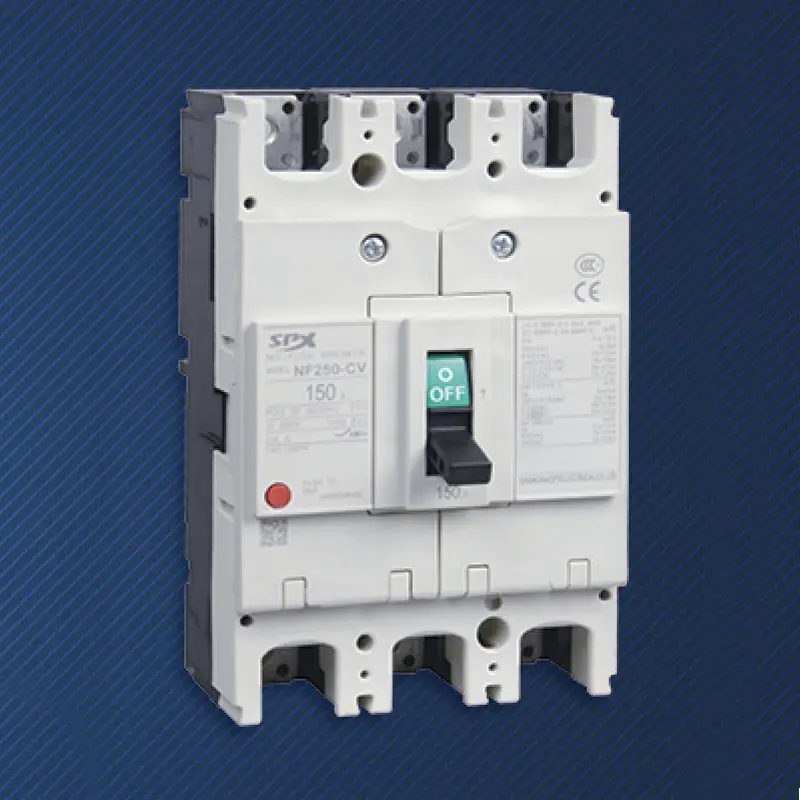

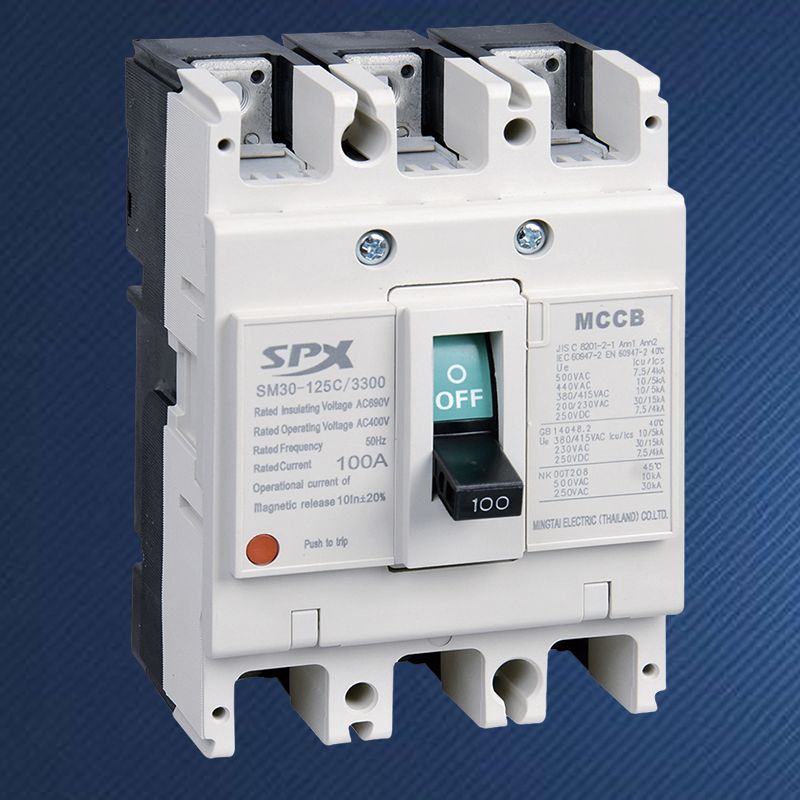

Pemutus Litar Kes Beracuan ialah peranti perlindungan elektrik voltan rendah yang direka untuk mengganggu aliran arus secara automatik apabila keadaan tidak normal berlaku. Dibungkus dalam perumah acuan bertebat yang tahan lama, MCCB menyediakan perlindungan yang boleh dipercayai untuk litar yang biasanya dinilai dari 100A hingga 2500A.
Tidak seperti pemutus litar kecil, pemutus litar kes acuan direka bentuk untuk penarafan arus yang lebih tinggi dan persekitaran yang lebih mencabar. Mengikut rujukan industri sepertiSPXspesifikasi pemutus litar kes acuan, MCCB diterima pakai secara meluas kerana tetapan perjalanan boleh larasnya, pembinaan teguh dan kapasiti gangguan yang tinggi.
Pemutus litar kes acuan sentiasa memantau arus yang mengalir melalui litar elektrik. Dalam keadaan biasa, pemutus membenarkan arus mengalir tanpa gangguan. Apabila paras arus tidak normal dikesan, mekanisme perjalanan dalaman mengaktifkan dan membuka litar.
MCCB direka bentuk untuk bertindak balas kepada dua keadaan kerosakan utama:
Memahami struktur dalaman pemutus litar kotak acuan membantu menjelaskan keberkesanan dan kebolehpercayaannya.
| Komponen | Fungsi |
|---|---|
| Kes Penebat Beracuan | Menyediakan perlindungan mekanikal dan penebat elektrik |
| Kenalan | Membawa dan mengganggu aliran arus |
| Unit Perjalanan Terma | Mengesan keadaan lebihan beban |
| Unit Perjalanan Magnet | Bertindak balas serta-merta kepada litar pintas |
| Ruang Pemadaman Arka | Menghancurkan arka elektrik dengan selamat |
Lebihan beban berlaku apabila peralatan elektrik menarik lebih arus daripada litar yang direka bentuk untuk mengendalikan dari semasa ke semasa. Pemutus litar kes acuan melindungi daripada senario ini menggunakan mekanisme perjalanan haba.
Elemen terma di dalam MCCB menjadi panas apabila arus meningkat. Jika arus berlebihan berterusan, haba menyebabkan jalur dwilogam bengkok, mencetuskan pemutus tersandung. Respons tertunda ini memastikan lonjakan sementara tidak menyebabkan gangguan yang tidak perlu.
Litar pintas adalah antara kerosakan elektrik yang paling berbahaya, yang boleh menyebabkan kebakaran, kerosakan peralatan dan bahaya keselamatan yang serius. Pemutus litar kes acuan menggunakan unit trip magnet untuk menangani risiko ini.
Apabila lonjakan arus secara tiba-tiba berlaku, medan magnet yang dijana di dalam MCCB serta-merta mengaktifkan mekanisme perjalanan. Pemutus dibuka dalam milisaat, mengehadkan tenaga kerosakan dan melindungi peralatan hiliran.
Pengeluar seperti reka bentuk SPX membentuk pemutus litar kes untuk memenuhi keperluan industri yang menuntut sambil mengekalkan kestabilan operasi jangka panjang.
Pemutus litar kes acuan digunakan merentasi pelbagai sektor:
Memilih MCCB yang betul melibatkan penilaian beberapa faktor teknikal:
Berunding dengan dokumentasi produk yang boleh dipercayai dan pembekal berpengalaman memastikan perlindungan optimum dan kebolehpercayaan sistem.
| Jenis Peranti | Julat Semasa | Aplikasi Biasa |
|---|---|---|
| MCB | Sehingga 125A | Kediaman dan komersial ringan |
| MCCB | 100A – 2500A | Perindustrian dan komersial |
| ACB | Di atas 2500A | Sistem pengedaran utama |
Tujuan utama pemutus litar kes acuan adalah untuk melindungi litar elektrik daripada beban lampau dan litar pintas sambil memastikan keselamatan operasi.
Ya, banyak pemutus litar kotak acuan mempunyai tetapan perjalanan boleh laras, membolehkan perlindungan tepat disesuaikan dengan keperluan sistem.
Dengan pemasangan dan penyelenggaraan yang betul, MCCB boleh beroperasi dengan pasti selama bertahun-tahun, walaupun dalam persekitaran yang mencabar.
betul-betul. Pemutus litar kes acuan digunakan secara meluas dalam sistem penyimpanan solar, angin dan tenaga untuk melindungi penyongsang dan talian pengedaran.
Pemutus litar kes acuan adalah komponen yang sangat diperlukan dalam sistem elektrik moden, menawarkan perlindungan yang boleh dipercayai terhadap beban lampau dan litar pintas. Reka bentuk yang teguh, kebolehsuaian dan prestasi terbukti menjadikan mereka pilihan pilihan merentas industri.
Jika anda sedang menilai pemutus litar bekas acuan berkualiti tinggi atau memerlukan bimbingan pakar yang disesuaikan dengan aplikasi anda, SPX bersedia untuk menyokong projek anda. Untuk spesifikasi terperinci, pengesyoran profesional atau penyelesaian tersuai, jangan ragu untukhubungi kamidan mengambil langkah seterusnya ke arah pengagihan kuasa yang lebih selamat dan boleh dipercayai.
-
