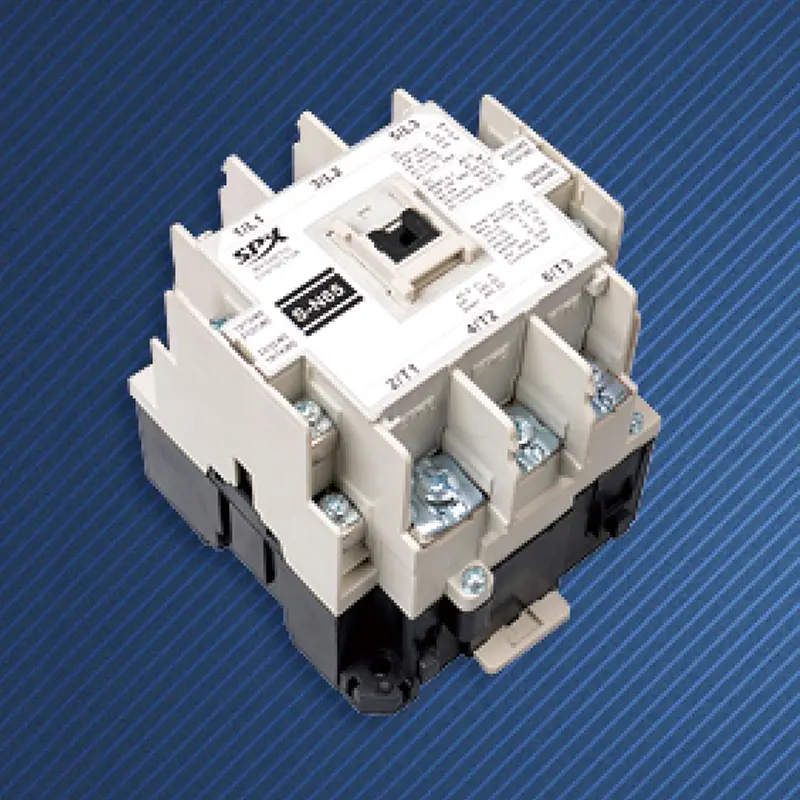

Unit Penyaman Udara Penghubung AC

Unit Penghawa Dingin AC Contactor Kilang Elektrik tersuai bukan satu aplikasi mudah untuk contactor universal. Ia adalah peranti suis elektromagnet yang ditakrifkan secara profesional dari segi hayat elektrik, kapasiti pecah dan struktur volum berdasarkan ciri-ciri kerja pemampat penghawa dingin (terutamanya pemampat tertutup dengan perlindungan beban lampau set semula automatik) dan motor kipas.

Ciri dan Kelebihan

Unit Penyaman Udara Penghubung AC berkualiti tinggi mematuhi piawaian kategori penggunaan AC-8a (motor elektrik dalam pemampat penyejukan yang dimeterai kawalan) atau AC-7a (beban motor elektrik untuk isi rumah dan tujuan yang serupa), yang bermaksud kehidupan elektrik dan keadaan ujian kapasiti hidup/mati sepenuhnya mensimulasikan keadaan kerja sebenar pemampat penghawa dingin.
Arus kerja berkadar biasa meliputi 30A hingga 45A, dan voltan kerja dipadankan dengan sistem penyaman udara fasa tunggal (208-240V) atau tiga fasa (sehingga 660V), yang secara langsung boleh memenuhi keperluan kuasa pemampat kebanyakan penghawa dingin isi rumah dan komersial.
Sesentuh utama biasanya diperbuat daripada aloi perak atau bahan aloi berasaskan perak, yang mempunyai kekonduksian yang sangat baik, ketahanan terhadap hakisan arka, dan rintangan kepada kimpalan, memastikan sentuhan yang stabil walaupun sering dikenakan arus lonjakan permulaan pemampat.
Mengguna pakai reka bentuk tiga dimensi dengan susun atur atas dan bawah, bahagian atas adalah sistem hubungan titik putus berganda jambatan bertindak langsung, dan bahagian bawah adalah sistem elektromagnet. Strukturnya padat dan kondusif untuk pemasangan di dalam kotak kawalan penghawa dingin dengan ruang yang terhad.
Dibina dalam ruang pemadam arka elektrik pecah dua atau grid pemadam arka jahitan membujur boleh menyejukkan dan memadamkan arka yang dijana dengan cepat apabila memecahkan arus, melindungi sesentuh dengan berkesan dan mencegah gangguan dengan isyarat kawalan arus lemah yang lain.
Kesesuaian persekitaran yang ketat: Keadaan penggunaan ditakrifkan dengan jelas, seperti julat suhu udara ambien (biasanya -5 ℃ hingga+50 ℃), ketinggian (≤ 2000m), tahap pencemaran dan kategori pemasangan (biasanya Kelas III), untuk memastikan operasi yang stabil dalam persekitaran suhu tinggi, kelembapan tinggi dan getaran yang mungkin dihadapi oleh unit luar penyaman udara.
Untuk kemudahan pemasangan di tapak, dua kaedah sambungan litar utama sering disediakan: sambungan palam dan sambungan skru. Terminal gegelung juga biasanya direka bentuk dengan sambungan pemalam untuk memudahkan proses pendawaian.
Sesetengah model membenarkan pemasangan modul kenalan tambahan untuk saling mengunci elektrik atau maklum balas status penyentuh kepada sistem kawalan, meningkatkan fleksibiliti kawalan.

Senario aplikasi utama

Kawal pemampat penyejukan tertutup dan motor kipas luar sistem penghawa dingin berkelajuan tetap atau frekuensi berubah-ubah.
Unit Penyaman Udara Penghubung AC berfungsi sebagai unit perlaksanaan pensuisan kuasa untuk beban seperti injap arah empat hala, pemampat dan kipas.
Unit Penyaman Udara Penghubung AC digunakan pada litar kawalan pemampat peralatan seperti peti sejuk dan kabinet paparan.

Parameter Suis Kontaktor AC SPX

Bingkai(A)			SS-N65
KW/HP(AC-3) Kuasa reted(AC-3) IEC60947-4		220V	18.5/25
		380V	30/40
Arus berundur(AC-3) GB14048.4		220V	68
		380V	66
Arus pemanasan semula (A)			100
Voltan terlindung terlindung (V)			660
Sentuhan tambahan AC-15	Kenalan	Standard	2NO+2NC
	Arus berundur(A)	220V	1.6
		380V	0.95
hayat elektrik			60
Kehidupan mekanikal			300

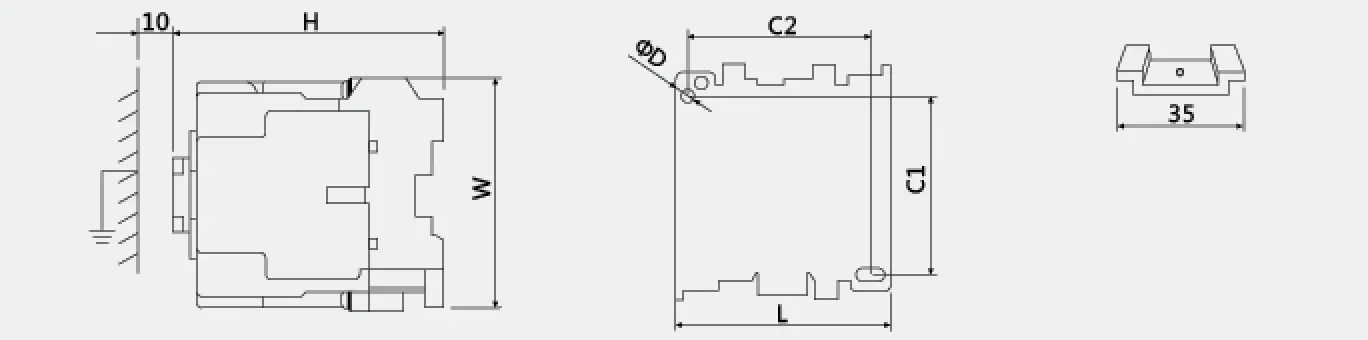

Garis besar dan dimensi pemasangan
			taip	L	W	H	C1	C2	ΦD
			SS-N65	88	106	106	75	70	5
