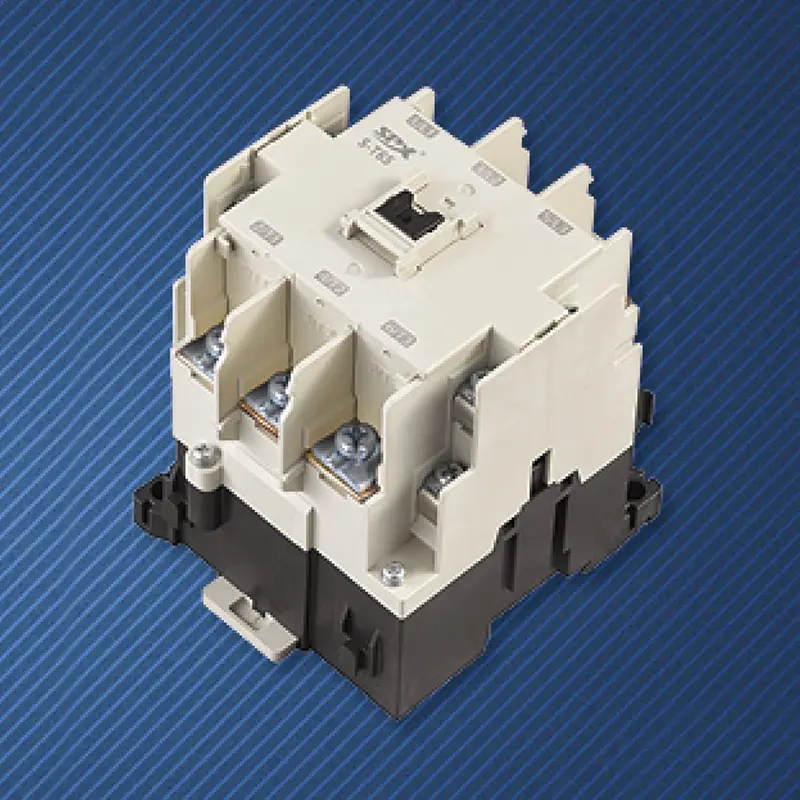

Penyentuh 65A untuk Unit AC Pembawa

Penyentuh 65A berkualiti tinggi untuk Unit AC Pembawa yang dihasilkan oleh Kilang Elektrik SPX ialah peranti pensuisan automatik yang menggunakan prinsip elektromagnet untuk mengawal litar. Ia memacu pergerakan sentuhan mekanikal melalui arus kecil (elektrifikasi gegelung menjana medan magnet) untuk mencapai hidup-mati litar utama arus tinggi. Struktur terasnya termasuk sistem elektromagnet (gegelung, teras besi), sistem sentuhan (sentuhan utama membawa arus tinggi, sentuhan tambahan digunakan untuk litar kawalan), dan peranti pemadam arka (menghapuskan arka). Sesuai untuk senario seperti hentian permulaan motor, kawalan pencahayaan, pengurusan kuasa peralatan industri, dan lain-lain, ia mempunyai ciri-ciri keselamatan dan kebolehpercayaan, keupayaan operasi kerap yang kuat, dan pengasingan litar voltan tinggi dan rendah. Ia adalah komponen pelaksana utama dalam sistem kawalan automasi.

Teknik pendawaian: Sambungkan sesentuh yang biasanya terbuka bagi butang mula secara selari dengan sesentuh tambahan yang biasanya terbuka bagi Penyentuh 65A untuk Unit AC Pembawa, sambungkan sesentuh, dan tutup sesentuh tambahan yang biasanya terbuka. Dengan membekalkan kuasa secara berterusan kepada gegelung melalui titik terbuka biasa tambahannya sendiri, penguncian sendiri terbentuk. Menekan butang berhenti merah menyebabkan penyentuh kehilangan kuasa.

Pemasangan dan penyelenggaraan

Sebelum pemasangan, pemeriksaan perlu mengesahkan sama ada data teknikal Penyentuh 65A yang disesuaikan untuk Unit AC Pembawa memenuhi piawaian, seperti voltan undian, arus, kekerapan operasi, dan lain-lain. Ia juga perlu untuk memeriksa sama ada penampilan rosak, sama ada tindakan itu fleksibel, dan mengukur nilai rintangan DC dan nilai rintangan penebat gegelung. Kedudukan pemasangan hendaklah menegak, dengan kecondongan tidak lebih daripada 5 °, dan satu sisi lubang pelesapan haba harus menghadap ke arah menegak. Semasa memasang pendawaian, elakkan bahagian seperti skru, pencuci dan penyambung tertanggal, yang boleh menyebabkan penyentuh AC tersangkut atau litar pintas. Selepas pemasangan, adalah perlu untuk memeriksa sama ada pendawaian adalah betul. Apabila sesentuh utama tidak dielektrik, ia harus dihidupkan dan dimatikan beberapa kali untuk memeriksa sama ada terdapat bunyi selepas tindakan sesentuh utama dan tarikan teras besi. Hanya selepas mengesahkan bahawa tiada ralat boleh digunakan. Ia tidak dibenarkan menyambungkan penyentuh AC ke bekalan kuasa DC, jika tidak, ia akan membakar gegelung

Parameter Kontaktor Magnet SPX AC

Bingkai(A)			SS-T65
KW/HP(AC-3) Kuasa reted(AC-3) IEC60947-4		220V	18.5/22
		380V	30/45
Arus berundur(AC-3) GB14048.4		220V	68
		380V	65
Arus pemanasan semula (A)			100
Voltan terlindung terlindung (V)			690
Sentuhan tambahan AC-15	Kenalan	Standard	2NO+2NC
	Arus berundur (A)	220V	1.6
		380V	0.95
hayat elektrik			65
Kehidupan mekanikal			300

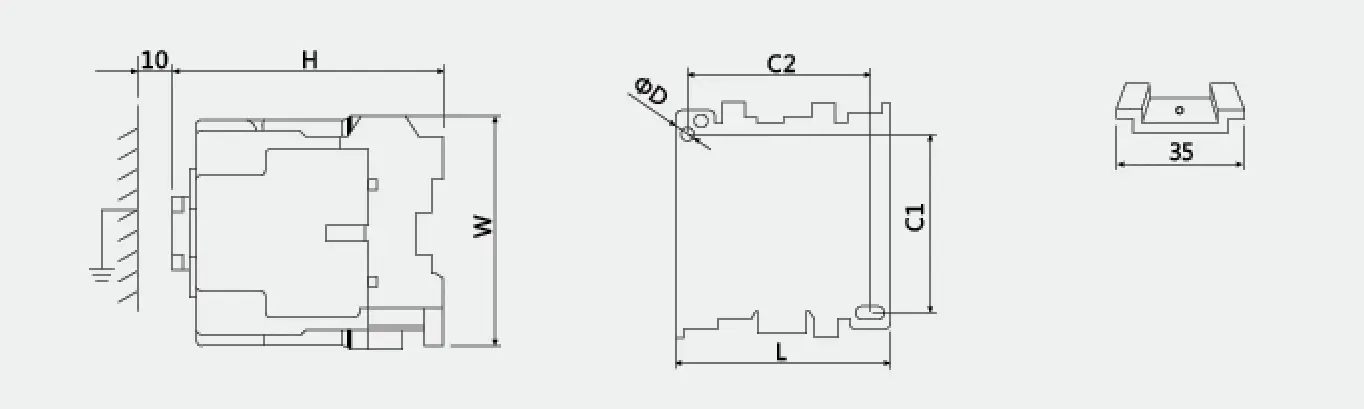

Garis besar dan dimensi pemasangan
			taip	L	W	H	C1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
