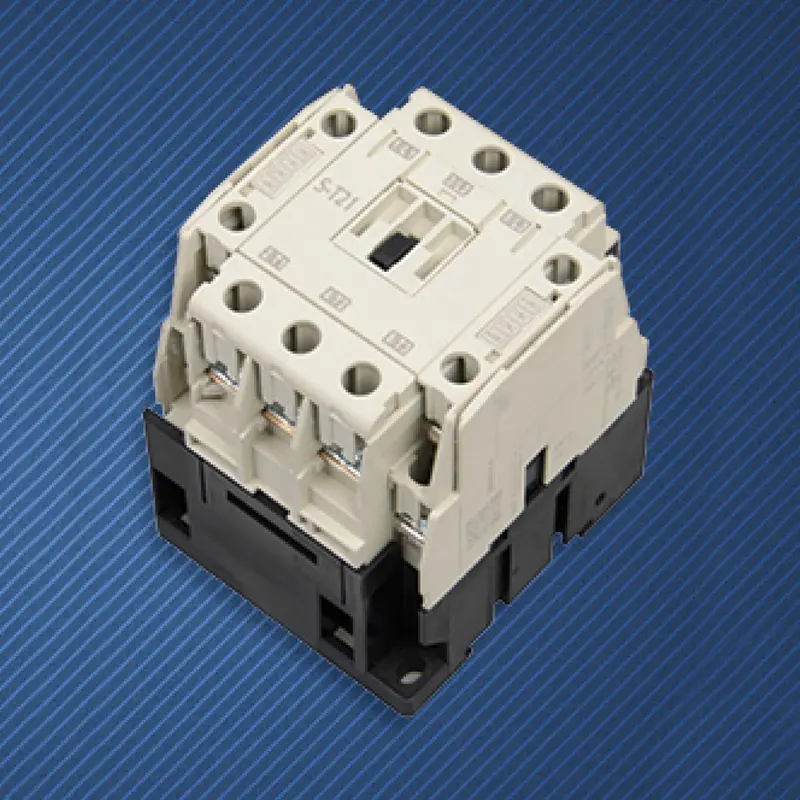

21A Penyentuh Elektrik AC

Dalam bidang industri yang luas yang memerlukan automasi termaju dan kawalan elektrik, paras semasa 21A menandakan titik persimpangan yang digunakan secara meluas - ia cukup berkuasa untuk memacu peralatan pengeluaran kecil dan sederhana arus perdana; Ia cukup piawai untuk menjadi salah satu komponen yang paling biasa digunakan dalam reka bentuk elektrik. Sebagai pengilang penyentuh AC profesional di China, Penyentuh Elektrik AC 21A tahan lama kami bagi SPX ialah "batu asas universal" julat ini. Ia tidak mengejar parameter prestasi yang melampau, tetapi menyediakan jurutera dan penyepadu sistem dengan pemilihan standard "tidak silap" berdasarkan reka bentuk klasik, prestasi yang boleh dipercayai, ketersediaan yang luas dan keberkesanan kos yang sangat baik. Sama ada untuk reka bentuk piawai dalam projek baharu atau sebagai pengganti alat ganti dalam penyelenggaraan, ia boleh menyepadukan dan memainkan peranan sebagai pelaksana yang kuat dalam gelung kawalan dengan lancar.

ciri-ciri:

Dengan arus berkadar 21A, ia sepadan dengan tepat dengan motor tak segerak tiga fasa kira-kira 11kW pada voltan 380V, atau beban kira-kira 4.6kW pada fasa tunggal 220V, dengan sempurna meliputi keperluan semasa sebahagian besar kipas bersaiz kecil dan sederhana, pam air, pemampat, penghantar litar pemanas.
Jangka hayat elektrik yang boleh dipercayai: Sesentuh utama diperbuat daripada bahan aloi berasaskan perak dan telah dioptimumkan untuk reka bentuk pemadam arka. Di bawah kategori penggunaan AC-3 standard (hentian permulaan motor), ia boleh memastikan operasi elektrik yang boleh dipercayai untuk berpuluh-puluh ribu atau bahkan lebih 100000 kali, memenuhi keperluan henti mula yang kerap dalam persekitaran industri.
Reka bentuk gegelung mempunyai rintangan yang baik terhadap turun naik voltan, dan struktur keseluruhan tidak sensitif terhadap habuk, kelembapan, dan perubahan suhu tertentu. Ia boleh berfungsi secara stabil dalam persekitaran industri umum dengan keperluan penyelenggaraan yang rendah.
Penyentuh Elektrik AC 21A berkualiti tinggi biasanya dipasang pada rel DIN 35mm standard dan boleh disusun dengan kemas dengan pemutus litar, geganti dan komponen lain. Sediakan terminal pengelim skru untuk sambungan yang stabil dan boleh dipercayai.
Kebanyakan model menyokong pemasangan mudah modul kenalan tambahan di bahagian atas atau sisi untuk mengembangkan isyarat kawalan (seperti mengunci diri, saling mengunci dan maklum balas status), memenuhi keperluan kawalan logik yang kompleks tanpa perlu menggantikan penyentuh utama.

Permohonan

Kawalan hidup/mati kuasa utama untuk kipas tiga fasa 7.5kW-11kW, pam air, pemampat udara dan alatan mesin kecil.
Mulakan unit perlaksanaan henti untuk unit gegelung kipas bersaiz sederhana, unit udara segar dan pam air beredar.
Penyentuh Elektrik AC 21A yang disesuaikan digunakan untuk kawalan motor untuk memacu tali pinggang penghantar ringan hingga sederhana dan lif.
Sebagai suis kawalan jauh untuk kawalan kumpulan pencahayaan dan peralatan pemanas elektrik (seperti dandang kecil).
Penyentuh Elektrik AC 21A berfungsi sebagai penggerak standard untuk PLC atau terminal output geganti, mengawal kuasa stesen kerja tunggal.

Parameter Kontaktor Magnet SPX AC

Bingkai(A)			SS-T21
KW/HP(AC-3) Kuasa reted(AC-3) IEC60947-4		220V	4
		380V	7.5
Arus berundur(AC-3) GB14048.4		220V	20
		380V	20
Arus pemanasan semula (A)			32
Voltan terlindung terlindung (V)			660
Sentuhan tambahan AC-15	Kenalan	Standard	2NO+2NC
	Arus berundur (A)	220V	1.6
		380V	0.95
hayat elektrik			100
Kehidupan mekanikal			500

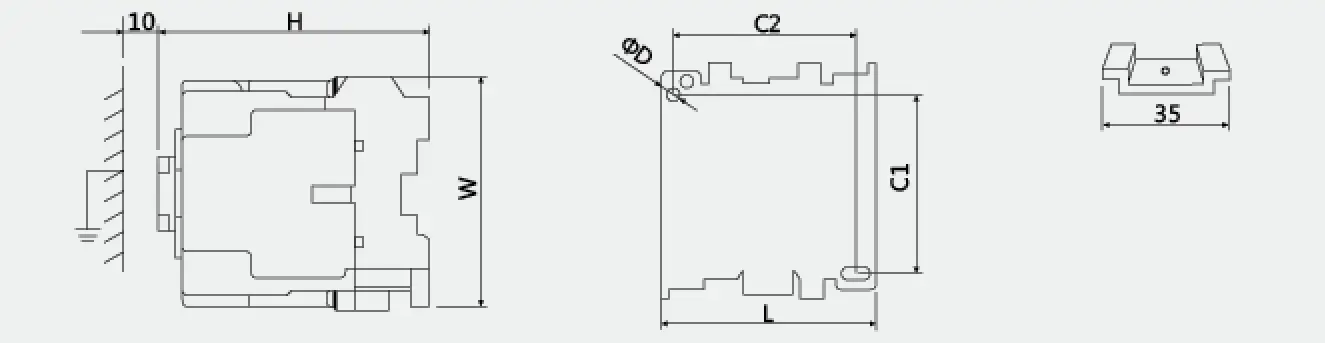

Garis besar dan dimensi pemasangan
			taip	L	W	H	C1	C2	ΦD
			SS-T21	63	81	81	58	54	4.5
