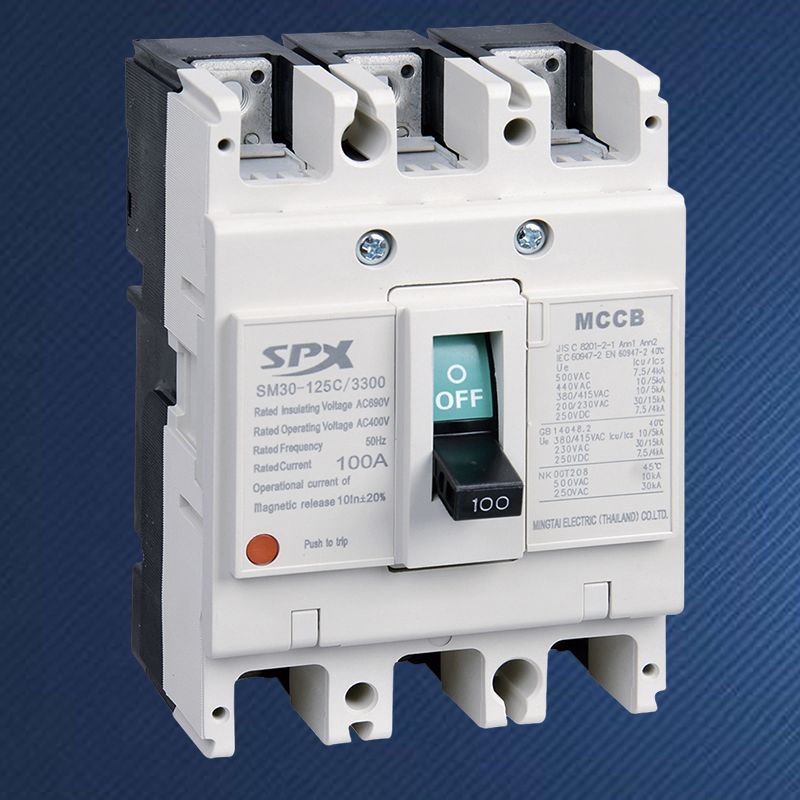

Pemutus litar kes acuan voltan rendahadalah peranti perlindungan yang sangat penting dalam sistem pengagihan kuasa moden. Ia menyepadukan fungsi kawalan manual dan fungsi perlindungan automatik, yang bukan sahaja memastikan fleksibiliti operasi, tetapi juga memastikan keselamatan elektrik. Prinsip kerjanya adalah berdasarkan pemantauan masa nyata parameter elektrik litar, dan dengan cepat memotong litar apabila keadaan tidak normal seperti beban lampau, litar pintas, undervoltage, dsb.cur.
Sistem hubungan:bertanggungjawab untuk mengalirkan arus dalam keadaan biasa dan memutuskan litar dengan cepat apabila tersandung.
Sistem pemadam arka:digunakan untuk memadamkan arka yang dihasilkan semasa analisis dan mencegah kerosakan peralatan.
Mekanisme operasi:penutupan dan pembukaan manual atau elektrik, secara amnya mekanisme tersandung percuma.
Keluaran:digunakan untuk mengesan kerosakan dan mencetuskan tindakan tersandung, jenis biasa termasuk termomagnet (dwilogam untuk perlindungan beban lampau, gegelung elektromagnet untuk perlindungan litar pintas) atau elektronik (melalui pensampelan pengubah, kawalan mikropemproses).
Lampiran:menyediakan penebat, perlindungan dan sokongan struktur, biasanya dibentuk daripada bahan kekuatan dielektrik tinggi.
Operasi biasa:di bawah keadaan beban yang selamat, sesentuh utama kekal tertutup, arus terus mengalir secara normal, dan mekanisme tersandung bebas berada dalam kedudukan terkunci.
Perlindungan beban berlebihan:apabila beban lampau litar berlaku dan bertahan untuk masa tertentu, dwilogam dalam peranti perjalanan haba dipanaskan dan dibengkokkan untuk menolak mekanisme perjalanan untuk bertindak, dan masa tindakannya adalah berkadar songsang dengan arus lebihan.
Perlindungan litar pintas:Apabila litar pintas berlaku, arus meningkat secara mendadak (biasanya 10 - 12 kali ganda arus undian), dan gegelung elektromagnet pelepasan magnet menjana daya magnet yang mencukupi untuk menarik angker dengan serta-merta, dan mekanisme pelepasan bebas hentaman menyedari pemecahan pantas milisaat.
Perlindungan undervoltage pilihan:gegelung pelepas voltan bawah disambung secara selari pada bahagian bekalan kuasa. Apabila voltan talian lebih rendah daripada nilai yang ditetapkan, angkernya melepaskan dan mendorong mekanisme untuk tersandung.
Proses pemadaman arka:analisis kenalan serta-merta menghasilkan arka, grid pemadam arka akan dibahagikan, disejukkan dan memanjang, mempercepatkan penggabungan semula ion, supaya arka cepat terpadam dan memulihkan kekuatan penebat.
Pemutus litar modentelah digunakan secara meluas keluaran elektronik, melalui pengubah semasa pemantauan masa nyata setiap fasa semasa, dan menetapkan perbandingan nilai. Sebaik sahaja keabnormalan dikesan, mikropemproses menghantar isyarat untuk memacu elemen perjalanan elektronik, yang mendorong mekanisme pengendalian bertindak. Kaedah ini mempunyai ketepatan yang lebih tinggi, fungsi yang lebih kaya, dan boleh merealisasikan komunikasi dan alat kawalan jauh.
Tetapkan beban lampau, litar pintas, undervoltage dan perlindungan lain dalam satu.
Keupayaan pecah yang tinggi, nilai tindakan boleh laras, selektiviti yang baik.
Operasi yang selamat dan mudah, menyokong kawalan automatik manual dan jauh yang kerap.
Struktur padat, pemasangan dan penyelenggaraan yang mudah.
