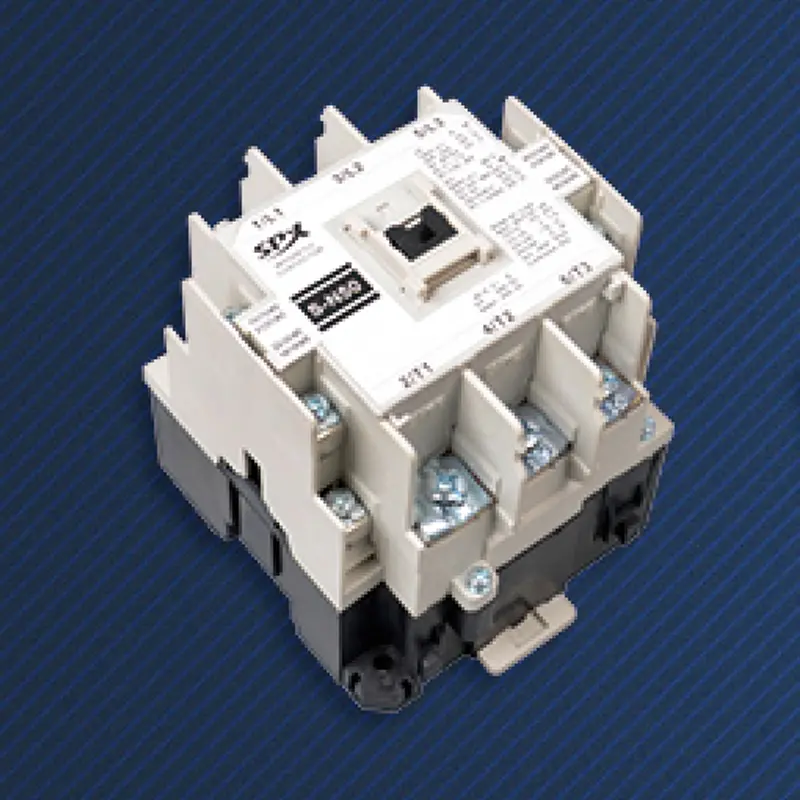

Penyentuh AC 380V

Dalam dunia kuasa perindustrian, elektrik tiga fasa 380V adalah darah yang mengalir, dan Penyentuh AC 380V SPX Electric tahan lama yang dioptimumkan untuk voltan ini ialah injap jantung yang mengawal aliran darah dengan tepat. Memilih penyentuh yang benar-benar direka bentuk untuk sistem 380V, dan bukannya model universal untuk "merosot" pada tahap voltan yang lebih tinggi, bermakna menanam gen yang mempunyai keserasian yang lebih tinggi, prestasi yang lebih baik dan jangka hayat yang lebih lama ke dalam peranti anda.

Gegelung, teras besi dan spring tindak balas dioptimumkan untuk ciri sedutannya pada voltan 380V, memastikan sedutan dan pelepasan yang boleh dipercayai dalam julat turun naik ± 10% daripada voltan terkadar, mengelakkan bunyi bising, getaran atau sedutan lemah yang disebabkan oleh penyesuaian voltan yang lemah.

Kelegaan elektrik dan jarak rayapan antara bahagian hidup dalaman direka bentuk dan dikilangkan mengikut tahap penebat yang diperlukan untuk tahap voltan 380V, memberikan jaminan keselamatan yang tepat dan tidak berlebihan untuk memastikan kestabilan penebat jangka panjang dalam persekitaran lembap dan berdebu.

Selalunya terdapat lebihan voltan operasi dan lonjakan sementara dalam grid kuasa industri. Sistem pemadam arka dan bahan penebat penyentuh khusus 380V boleh menahan kesan sedemikian dengan berkesan, mengurangkan risiko kerosakan atau nyalaan semula arka.

Untuk frekuensi operasi yang tinggi (kategori AC-3, AC-4) keadaan kerja seperti hentian mula motor, inci dan brek undur di tapak perindustrian, penunjuk hayat elektrik dan mekanikal secara langsung sepadan dengan keadaan beban sebenar pada 380V. Parameter prestasi utama:

Voltan penebat berkadar (Ui): biasanya 690V atau lebih tinggi, memberikan lebihan keselamatan yang mencukupi untuk voltan kendalian 380V. Arus kerja berkadar (Iaitu): Pemilihan hendaklah berdasarkan nilai semasa yang sepadan dengan beban terkawal (seperti kuasa motor) pada voltan 380V. Contohnya, jika motor tiga fasa 22kW pada kira-kira 3 fasa 8V mempunyai kadaran arus berkadar 80V daripada ≥ 45A harus dipilih. Kategori penggunaan: AC-3 (hentian permulaan motor sangkar tupai) ialah standard yang paling biasa. Jika digunakan untuk inching yang kerap atau brek terbalik, ia perlu dipilih atau dikurangkan kapasiti mengikut kategori AC-4.

Panduan Pemilihan dan Permohonan:

Kawasan permohonan:
Penyentuh AC 380V dalam stok sesuai untuk mengawal semua motor tiga fasa alatan mesin, pam, kipas, pemampat, penghantar dan jentera barisan pengeluaran. Kontaktor AC 380V berfungsi sebagai komponen standard dalam pusat kawalan motor (MCC), panel pengedaran dan kabinet pampasan kapasitor.
Kawalan kuasa untuk unit penghawa dingin pusat, pam air penyejuk, mesin daya tarikan lif dan pam api.
Suis kuasa untuk sistem bekalan air, rawatan kumbahan, peralatan mengangkat pelabuhan dan aplikasi lain.

Parameter Kontaktor Magnet SPX AC

Bingkai(A)			SS-T20
KW/HP(AC-3) Kuasa reted(AC-3) IEC60947-4		220V	3.7
		380V	7.5
Arus berundur(AC-3) GB14048.4		220V	18
		380V	18
Arus pemanasan semula (A)			32
Voltan terlindung terlindung (V)			660
Sentuhan tambahan AC-15	Kenalan	Standard	1NO+1NC
	Arus berundur (A)	220V	1.6
		380V	0.95
hayat elektrik			100
Kehidupan mekanikal			500
Garis besar dan dimensi pemasangan
			taip	L	W	H	C1	C2	ΦD
			SS-T20	44	75	78	60	30/35	4.2
