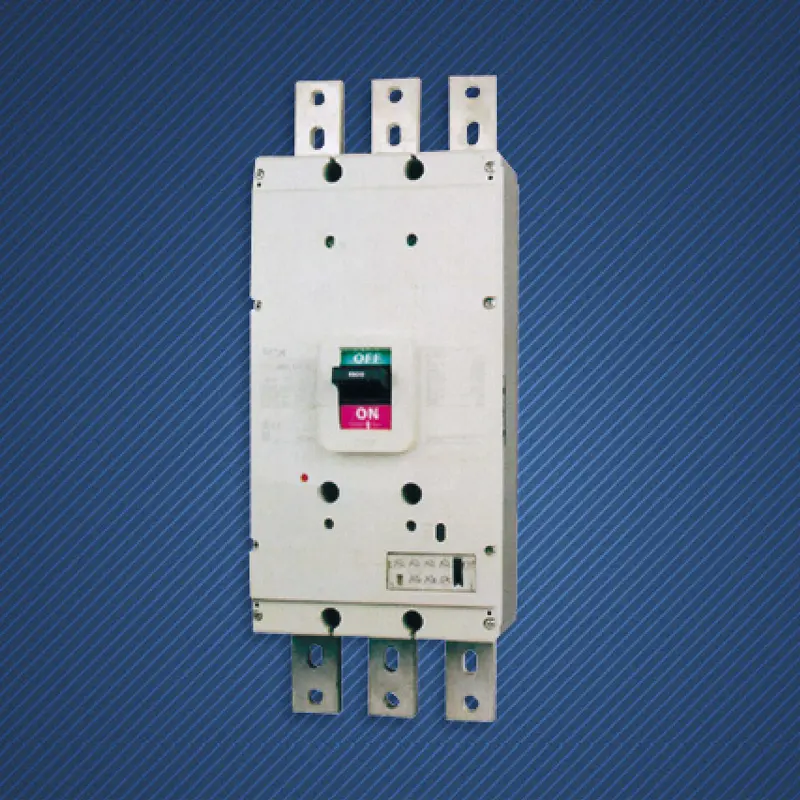

Pemutus Litar Kes Beracuan Penarafan 3P 1000A

Di tengah tenaga kemudahan berskala besar moden - bilik pengedaran utama, arus 1000A menandakan salah satu tahap kapasiti tertinggi untuk pengagihan kuasa. SPX digunakan dalam Pemutus Litar Kes Acuan Penarafan 3P 1000A berkualiti tinggi ini, yang telah melepasi skop peralatan perlindungan tradisional dan berkembang menjadi platform pengurusan kuasa komprehensif yang menyepadukan kawalan arus yang kuat, logik arus lemah dan komunikasi digital.

ciri-ciri:

Arus berkadar 1000A, ia boleh membawa beban kuasa mampan dengan selamat kira-kira 550kW (400V tiga fasa) atau lebih, memenuhi keperluan penumpuan kuasa bilik pusat data yang besar, talian pengeluaran tugas berat atau keseluruhan bangunan.
Pemutus Litar Kes Acuan Penarafan 3P 1000A menyediakan keupayaan pemutus litar pintas ekstrem terkemuka industri sehingga 120kA-150kA, mampu menahan dan membersihkan kerosakan litar pintas paling merosakkan yang mungkin berlaku dengan selamat. Ia adalah barisan pertahanan pepejal terakhir untuk memastikan seni bina fizikal keseluruhan sistem pengedaran voltan rendah tidak runtuh.
Mengguna pakai rangka penebat berkekuatan tinggi yang direka khas dan reka bentuk saluran pelesapan haba yang dioptimumkan, ia memastikan kestabilan terma dinamik yang sangat baik dan kenaikan suhu operasi yang rendah semasa operasi arus tinggi jangka panjang dan proses pecah tinggi.
Dilengkapi dengan unit perjalanan digital pelbagai fungsi yang paling canggih, ia menyediakan matriks perlindungan yang komprehensif dan boleh diprogramkan termasuk beban lampau, kelewatan pintas litar pintas, litar pintas serta-merta, kerosakan tanah, arus baki, dll. Tetapan perlindungan boleh ditetapkan dengan tepat dalam julat yang luas dan digabungkan secara fleksibel dengan ciri masa.
Fungsi perlindungan kelewatan pendek yang tepat bagi 3P 1000A Rating Moulded Case Circuit Breaker adalah kunci untuk mencapai perlindungan terpilih sepenuhnya dari tahap ini hingga ke akhir pemutus litar, memastikan bahawa kerosakan dihadkan secara maksimum kepada julat minimum dan menjamin operasi tanpa gangguan pada seluruh sistem.
Dilengkapi dengan rakaman kerosakan yang berkuasa, rakaman peristiwa, pemantauan suhu dan fungsi diagnosis kesihatan, ia boleh memberikan amaran awal tentang potensi risiko dan mencapai peralihan daripada "perlindungan pasca" kepada "pra pencegahan".
Pengumpulan masa nyata dan paparan semua parameter elektrik, termasuk arus, voltan, kuasa, tenaga, faktor kuasa, kekerapan, kandungan harmonik, permintaan, dll., ialah sumber data teras untuk membina sistem pengedaran digital.
Sokongan asli atau sokongan modul lanjutan untuk protokol seperti Ethernet, Profinet, Modbus TCP/IP, dan juga IEC 61850, disepadukan dengan lancar ke dalam sistem pengurusan tenaga peringkat kilang, sistem automasi bangunan atau platform IoT berasaskan awan.

Permohonan

Pemutus Litar Kes Acuan 3P 1000A berkualiti tinggi berfungsi sebagai pemutus litar masuk utama voltan rendah untuk setiap modul bekalan kuasa (seperti keseluruhan lapisan pusat data) untuk melindungi beban IT yang kritikal.
Perlindungan bas voltan rendah dan suis pembahagian untuk penapisan berskala besar, kilang cip semikonduktor dan bangunan utama pembuatan automotif.
Suis utama sisi voltan rendah pengubah untuk bangunan bertingkat tinggi, terminal lapangan terbang antarabangsa yang besar dan tempat sukan gergasi.
Perlindungan pengagihan kuasa teras untuk bekalan kuasa utama dan pengedaran hospital tertiari, pencawang utama kereta bawah tanah dan pusat rawatan air berskala besar.
Pemutus litar pengumpulan sisi voltan rendah AC untuk stesen janakuasa fotovoltaik aras seratus megawatt atau stesen janakuasa simpanan tenaga.

Parameter MCCB Pemutus Litar Kes Beracuan SPX SM30-1000

Bingkai(A)				SM300-1000-SS	SM300-1250-SS	Ciri-ciri operasi
Dinilai semasa Dalam(A)				500,600,700,850,900,1000	600,7-0,800,1000,1200,1250
Bilangan tiang				3
Voltan penebat berkadar U1(V)			AC	690	690
Kapasiti pecah berkadar (KA)	IEC 60947-2 (lcu/lcs)	AC	690V	25/13	25/13
			500V	65/33	65/33
			440V	85/43	85/43
			400V	85/43	85/43
			230V	125/63	125/63
		DC	250V	-	-

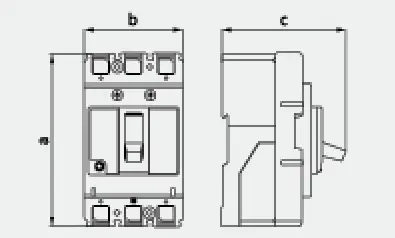

Gambar profil
			a	405
			b	210
			c	190

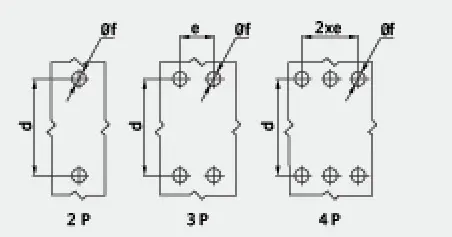

Gambar pemasangan
			d	275
			e	70
			f	10
Kehidupan mesin				2500
Kehidupan elektrik				500
Peranti kendalian elektrik(MD)
Pemegang berputar extemal

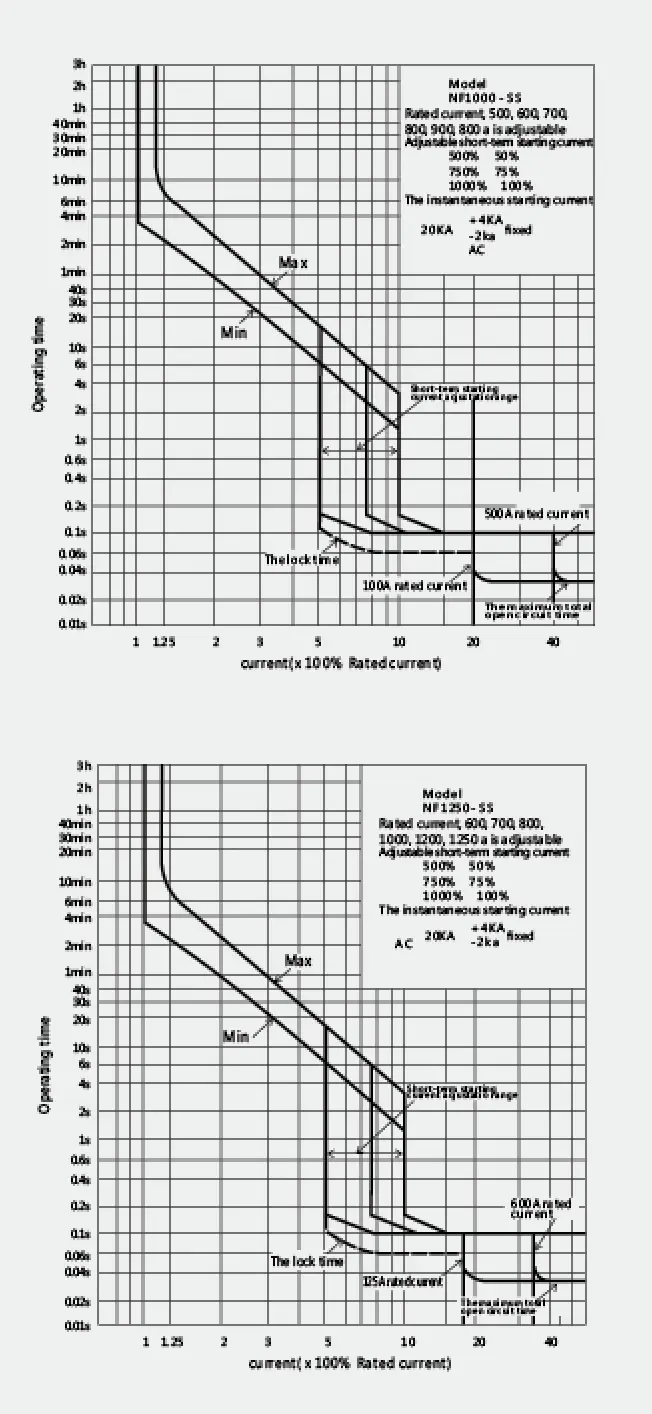

Peranti tersandung automatik				Termal-magnet
