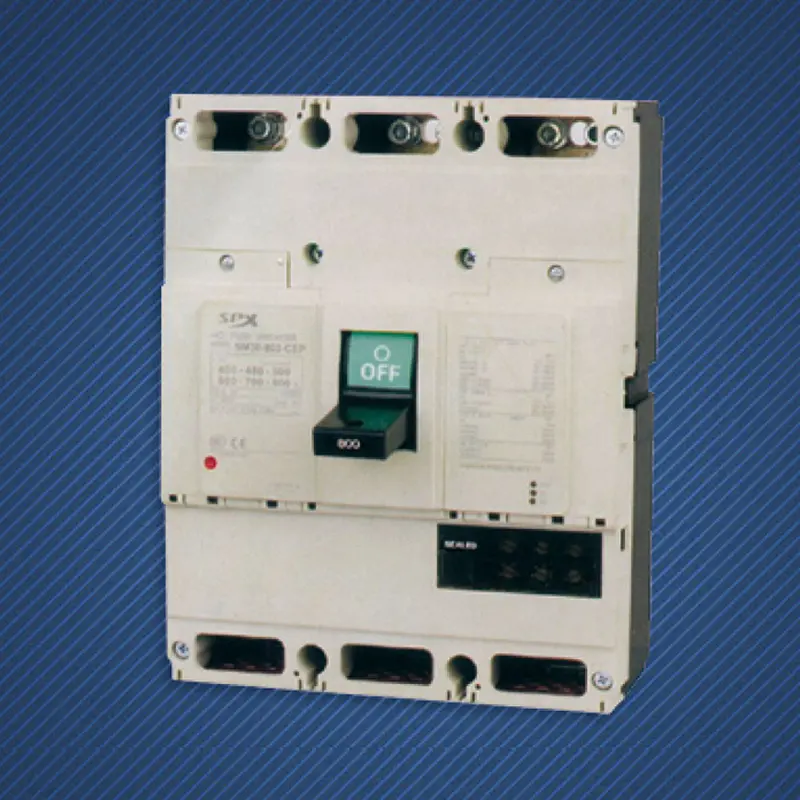

Pemutus Litar Kes Beracuan 3P 630A

Pemutus Litar Kes Tersuai 3P 630A SPX terletak di tengah-tengah pusat data, loji industri berat dan kompleks komersial yang besar, di mana sistem pengagihan kuasa perlu menahan dan mengagihkan beban kuasa sehingga beberapa ratus kilowatt dengan selamat. Ia menggunakan reka bentuk rangka kerja yang kukuh, bukan sahaja sebagai pemutus litar, tetapi juga sebagai terminal pengurusan kuasa komprehensif yang menyepadukan pensuisan arus ultra tinggi, algoritma perlindungan pintar, persepsi keadaan panorama dan kawalan rangkaian. Ia menandakan tahap keupayaan perlindungan dan kecerdasan baharu dalam bidang pemutus litar kes acuan, dan merupakan pilihan strategik untuk menangani cabaran pengedaran yang paling kompleks dan menuntut.

Ciri

Arus berkadar 630A, ia boleh membawa beban berterusan kira-kira 350kW (400V tiga fasa) dengan selamat, memenuhi keperluan bekalan kuasa utama sebahagian besar industri dan infrastruktur besar.
Pemutus Litar Kes Beracuan 3P 630A dalam stok mempunyai kapasiti pemutus litar pintas maksimum 100kA dan ke atas, dan boleh menghadapi dan dengan selamat membersihkan kerosakan litar pintas maksimum yang mungkin berlaku berhampiran pengubah. Ia adalah asas untuk memastikan kestabilan keseluruhan seni bina sistem pengedaran voltan rendah.
Sistem sesentuh yang diperkukuh dan reka bentuk ruang pemadam arka boleh menahan daya hentaman elektrik yang besar dan tenaga haba yang dijana oleh arus litar pintas, memastikan badan peralatan utuh selepas diputuskan sambungan dan boleh terus digunakan.
Dilengkapi dengan unit perjalanan digital lanjutan, pengguna boleh menetapkan parameter semasa dan masa dengan tepat untuk kelewatan yang lama, kelewatan pendek, serta-merta dan perlindungan kerosakan tanah, mencapai penyelarasan terpilih yang lengkap dengan peralatan perlindungan peringkat atas dan bawah, dan menghapuskan sepenuhnya tersandung atas paras.
Sebagai tambahan kepada perlindungan asas, Pemutus Litar Kes Beracuan 3P 630A menyediakan pelbagai perlindungan seperti pemantauan beban, memori terma, ketidakseimbangan fasa, undervoltage/overvoltage, dll. Dilengkapi dengan fungsi amaran, ia boleh penggera sebelum kesalahan berlaku dan merekodkan bentuk gelombang dan data kerosakan terperinci, mencapai penyelenggaraan ramalan.

Permohonan

Talian masuk utama voltan rendah atau suis interkoneksi bar bas yang penting untuk pusat data, hospital besar, lapangan terbang antarabangsa dan transit kereta api.
Suis masuk kabinet pengedaran utama bengkel di kilang pembuatan keluli, kimia dan kereta dilengkapi dengan Pemutus Litar Kes Beracuan 3P 630A untuk melindungi barisan pengeluaran yang besar.
Pemutus litar utama sisi voltan rendah untuk transformer dalam bangunan bertingkat tinggi, pusat beli-belah besar dan pusat persidangan dan pameran.
Penggabung AC atau pemutus litar titik sambungan grid untuk loji kuasa fotovoltaik besar dan loji janakuasa simpanan tenaga.
Pemutus Litar Kes Beracuan 3P 630A menyediakan perlindungan langsung dan kawalan pintar untuk penyejuk besar, pengangkat perlombongan dan pemampat gergasi.

Parameter MCCB Pemutus Litar Kes Beracuan SPX SM30-800

Bingkai(A)				SM30-800-CEP	SM30-800-SEP	SM30-800-HEP	SM30-800-REP	Ciri-ciri operasi
Dinilai semasa Dalam(A)				400~800 boleh laras
Bilangan tiang				3
Voltan penebat berkadar U1(V)			AC	600	690	690	690
Kapasiti pecah berkadar (KA)	IEC 60947-2 (lcu/lcs)	AC	690V	-	10/10	15/15	20/15
			500V	18/9	30/30	50/50	70/35
			440V	36/18	42/42	65/65	125/63
			400V	36/18	45/45	70/70	125/63
			230V	50/25	85/85	100/100	150/75
		DC	250V	-	-	-	-
Gambar profil
			a	275
			b	210
			c	150

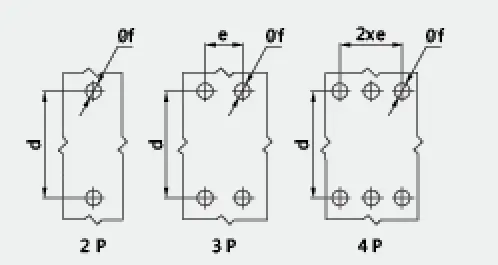

Gambar pemasangan
			d	243
			e	70
			f	8
Kehidupan mesin				4000
Kehidupan elektrik				1500
Peranti kendalian elektrik(MD)				●
Pemegang berputar extemal				●

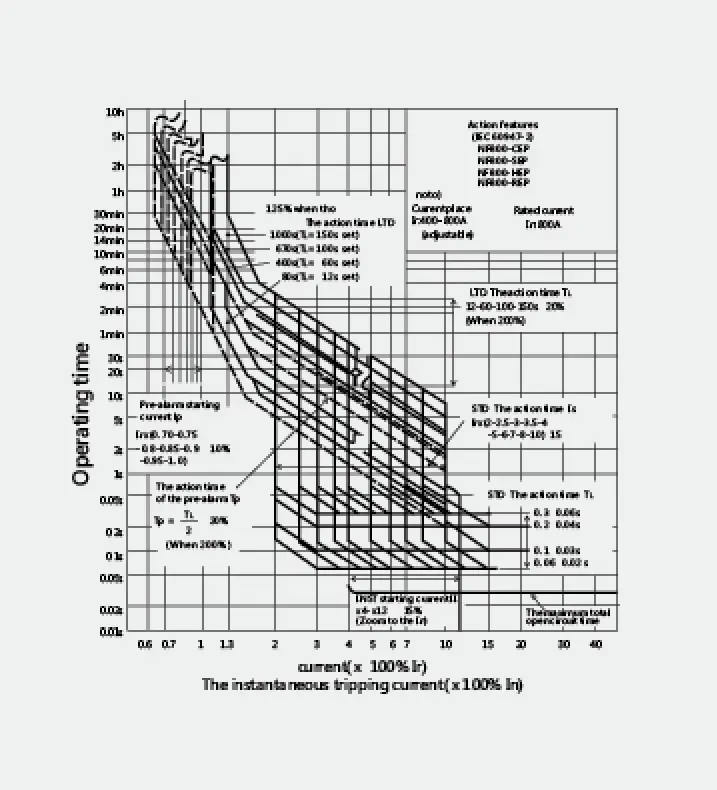

Peranti tersandung automatik				Termal-magnet
