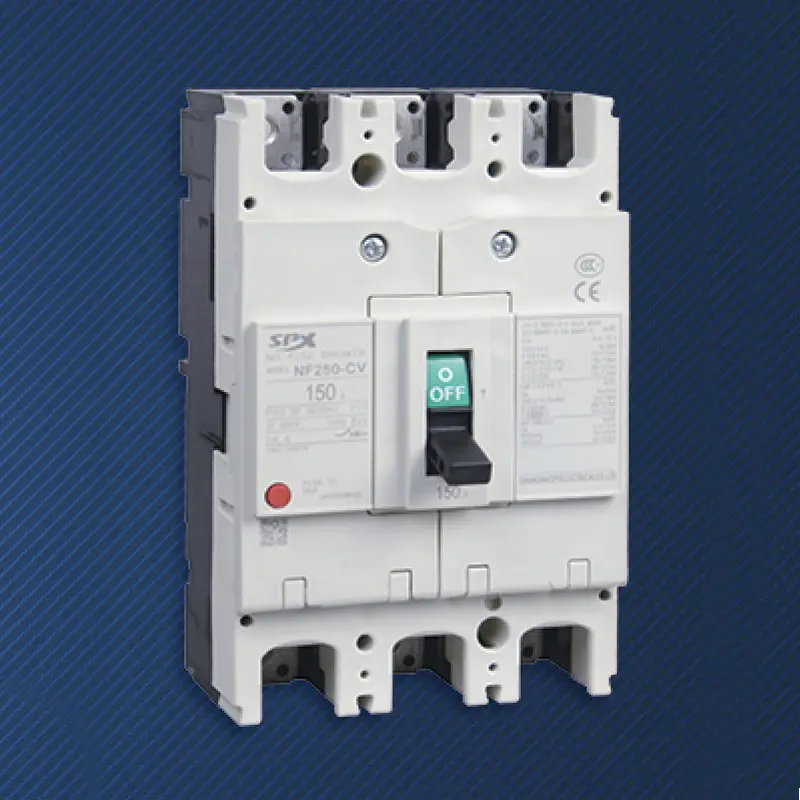

3P 200A Pemutus Litar Kes Acuan MCCB

Dalam rangkaian pengedaran yang kompleks, nod semasa 200A sering menyambungkan kabinet pengedaran utama dengan berbilang beban cawangan besar, atau terus menjaga peralatan pengeluaran kritikal. Pemutus Litar Kes Beracuan 3P 200A berkualiti tinggi kilang SPX MCCB direka bentuk untuk melaksanakan tanggungjawab ini. Ia bukan sahaja suis hidup-mati litar, tetapi juga unit pelaksanaan teras untuk melaksanakan strategi perlindungan berperingkat dan terpilih dalam sistem pengedaran. Dengan prestasi dan kebolehlarasannya yang unggul berbanding dengan pemutus litar kecil, serta ciri yang lebih baik daripada pemutus litar bingkai, ia telah berjaya mencapai keseimbangan antara prestasi perlindungan, penyelarasan sistem dan kos, dan merupakan komponen tulang belakang yang amat diperlukan dalam reka bentuk pengedaran moden.

Kelebihan

Model 3P 200A Molded Case Circuit Breaker MCCB dilengkapi dengan pelepasan elektronik menyokong kelewatan lama, kelewatan pendek dan perlindungan tiga peringkat serta-merta. Dengan menetapkan masa tunda pendek dan nilai semasa dengan tepat, adalah mungkin untuk memastikan kerjasama terpilih yang lengkap dengan pemutus litar peringkat bawah, mengasingkan hanya litar yang rosak sekiranya berlaku kerosakan, dan memastikan bekalan kuasa berterusan ke bahagian lain sistem.

Kedua-dua tetapan perlindungan beban lampau magnet terma dan elektronik boleh dilaraskan, membolehkan jurutera memadankan dengan tepat kapasiti bawaan arus kabel sebenar dan ciri beban, mengelakkan salah operasi dan mengoptimumkan kesan perlindungan.

MCCB Pemutus Litar Kes Acuan 3P 200A tersuai menyediakan kapasiti pemutus litar pintas maksimum sehingga 35kA hingga 50kA, yang boleh memutuskan kemungkinan kerosakan litar pintas dalam sistem pengedaran bersaiz sederhana dan melindungi peralatan elektrik huluan dan hiliran dengan pasti.

Ia adalah mudah untuk memasang kenalan tambahan, kenalan penggera, pelepasan shunt, pelepasan undervoltage, dan lain-lain, untuk memenuhi pelbagai keperluan seperti petunjuk status, alat kawalan jauh, dan interlocking sistem.

Permohonan

Dalam kabinet pengedaran bengkel kilang, 3P 200A Moulded Case Circuit Breaker MCCB berfungsi sebagai suis pengedaran utama untuk kawasan atau barisan pengeluaran tertentu.
3P 200A Moulded Case Circuit Breaker MCCB digunakan untuk sambungan grid dan perlindungan rawatan air, stesen pangkalan komunikasi dan terminal output penyongsang fotovoltaik bersaiz sederhana.

Parameter MCCB Pemutus Litar Kes Beracuan SPX SM50-250 Siri

Bingkai(A)		SM50-250(NF-CV)
Dinilai semasa Dalam(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Voltan berkadar (V)		AC 400V
Voltan penebat berkadar (V)		AC 690V
Bilangan tiang		3			4
Kapasiti pecah terhad		C	S	H	C	S	H
Kapasiti gangguan litar pintas(kA) AC400V		18	30	50	18	30	50
Kendalikan litar pintas(kA) AC400V		9	15	25	9	15	25

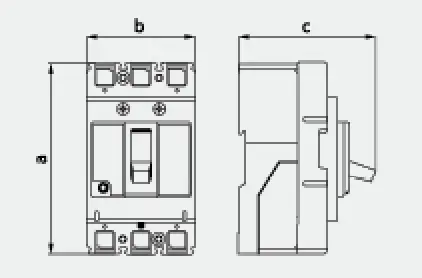

Gambar profil
	a	165			165
	b	105			140
	c	90			90

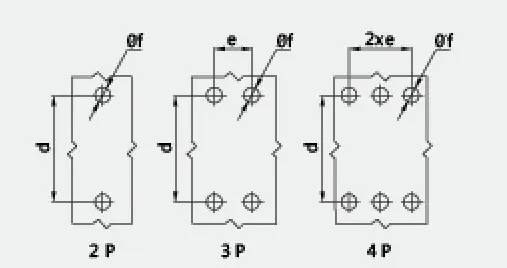

Gambar pemasangan
	d	126			126
	e	35			35
	f	5			5
Kehidupan mesin		4000
Kehidupan elektrik		2000
Peranti kendalian elektrik(MD)		●
Pemegang berputar extemal		●
Peranti tersandung automatik		Termal-magnet
