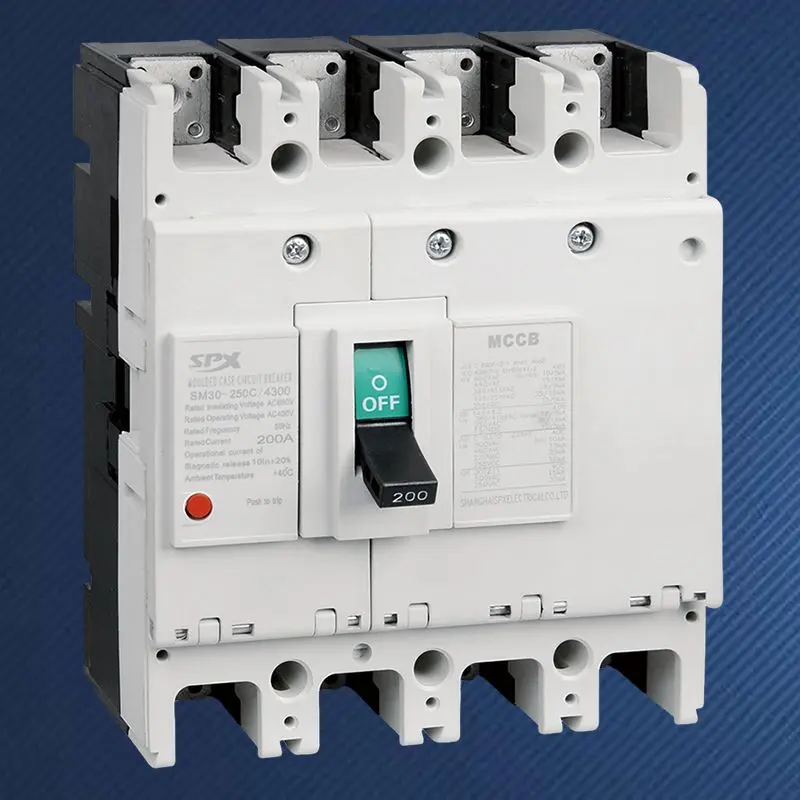

Pemutus Litar Kes Beracuan 4P 200A

Dalam bangunan komersial moden, pusat data dan persekitaran industri yang menggunakan sejumlah besar beban tak linear fasa tunggal, pemutus litar tiga kutub tradisional tidak lagi dapat memenuhi semua keperluan untuk pengasingan yang selamat. Kelahiran SPX berkualiti tinggi 4P 200A Moulded Case Circuit Breaker terletak pada pencapaian pengasingan dan kawalan lengkap konduktor hidup. Ia bukan sahaja melindungi talian tiga fasa, tetapi juga menggunakan kutub keempat (N-kutub) yang penting untuk memutuskan dan mengasingkan talian neutral, menyelesaikan kerosakan peralatan secara asas, risiko kebakaran dan bahaya kejutan elektrik kakitangan yang disebabkan oleh elektrifikasi talian neutral, potensi hanyut atau arus kerosakan. Ia adalah pilihan strategik untuk menangani kualiti bekalan kuasa yang kompleks dan keperluan standard keselamatan yang tinggi.

Kelebihan

Dalam keadaan terputus, ia boleh memotong semua wayar fasa dan neutral secara serentak, memberikan jaminan keselamatan tahap tertinggi untuk penyelenggaraan peralatan belakang dan pemeriksaan talian, mematuhi sepenuhnya keperluan ketat untuk integriti pengasingan dalam sistem pembumian seperti TN-S dan TT.
Dalam situasi di mana beban tiga fasa tidak seimbang teruk atau arus harmonik ketiga adalah ketara (seperti lampu LED besar, kelompok peralatan IT), garisan neutral mungkin membawa arus yang tidak normal. Pemutus Litar Kes Beracuan 4P 200A memastikan garisan neutral dan fasa terputus secara serentak sekiranya berlaku kerosakan beban lampau atau litar pintas, menghalang talian N daripada terlalu panas dan menyebabkan kebakaran.
Jika mana-mana kutub gagal (termasuk kutub N), pemutus litar akan disambungkan dengan empat kutub untuk memastikan litar yang rosak diasingkan sepenuhnya.
Fungsi perlindungan tiang-N boleh dikonfigurasikan mengikut piawaian dan keperluan aplikasi, biasanya dikenali sebagai jenis perlindungan penuh (dengan ciri arus dan perlindungan yang sama seperti tiang fasa) atau jenis boleh laras, untuk menyesuaikan diri dengan keperluan pembumian dan penyelarasan perlindungan sistem yang berbeza.
Apabila dilengkapi dengan peranti pelepas elektronik, tetapan kelewatan pendek yang tepat boleh digunakan untuk mencapai penyelarasan terpilih yang lengkap dengan peralatan perlindungan tiang tahap tiga atau empat yang lebih rendah, memastikan kesinambungan bekalan kuasa.
Reka bentuk dan pemilihan bahan Pemutus Litar Kes Acuan 4P 200A berkualiti tinggi mengambil kira kemungkinan arus harmonik tertib tinggi dalam garis neutral, memastikan kestabilan jangka panjang semasa operasi.
Pemutus Litar Kes Beracuan 4P 200A yang tahan lama menggunakan bahan sentuhan, sistem pemadam arka dan bingkai penebat gred yang sama dengan MCCB tiga tiang berkualiti tinggi, memastikan ketahanan mekanikal dan elektrik di bawah operasi segerak empat tiang.

Permohonan

Pemutus Litar Kes Acuan 4P 200A dalam stok berfungsi sebagai pemutus litar masuk utama untuk pusat beli-belah besar, bangunan pejabat dan hotel di bawah sistem TN-S, memenuhi peraturan keselamatan yang memerlukan suis utama untuk memutuskan semua konduktor hidup.
Menyediakan perlindungan talian masuk dan perlindungan segerak bagi garisan neutral untuk kabinet lajur dalam bilik komputer dengan sejumlah besar pelayan fasa tunggal yang menyebabkan ketidakseimbangan tiga fasa yang serius dan herotan harmonik.
Suis utama untuk pengagihan kuasa di bilik bedah hospital, makmal, dan pencahayaan pentas besar dan sistem bunyi direka untuk mengelakkan terlalu panas yang disebabkan oleh superposisi harmonik ke-3 pada garis neutral.
Pemutus Litar Kes Beracuan 4P 200A, sebagai peranti perlindungan peringkat atas suis pemindahan kuasa dwi (ATSE), juga boleh mengasingkan talian neutral secara mutlak apabila bertukar antara dua sumber kuasa, mengelakkan sambungan selari tidak sengaja bagi talian neutral dalam sistem yang berbeza.

Siri SPX SM30-250 Parameter Magnetik Terma MCCB

Bingkai(A)		SM30-250(NF-CW)						Ciri-ciri operasi
Arus berkadar dalam(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Voltan berkadar (V)		AC 400V
Voltan penebat berkadar (V)		AC 690V
Bilangan tiang		3			4
Kapasiti pecah terhad		C	S	H	C	S	H
Kapasiti gangguan litar pintas(kA) AC400V		18	30	50	18	30	50
Kendalikan litar pintas(kA) AC400V		9	15	25	9	15	25
Gambar profil
	a	165			165
	b	105			140
	c	90			90
Gambar pemasangan
	d	126			126
	e	35			35
	f	5			5
Kehidupan mesin		4000
Kehidupan elektrik		2000
Peranti kendalian elektrik(MD)		●
Pemegang berputar extemal		●
Peranti tersandung automatik		Termal-magnet

Pandangan hadapan
