Pemutus Litar Kes Beracuan 4P 250A 200A

Dalam konteks piawaian keselamatan elektrik moden yang semakin ketat, semakin banyak senario aplikasi memerlukan pengasingan dan perlindungan lengkap semua konduktor hidup, termasuk wayar neutral. Pemutus Litar Kes Beracuan 4P 250A 200A berkualiti tinggi kilang SPX ialah amalan kejuruteraan di bawah konsep teras ini. Ia digunakan secara khusus pada litar kritikal dengan beban tiga fasa yang tidak seimbang, komponen harmonik yang ketara, atau di mana pengasingan empat kutub diperlukan mengikut peraturan. Siri ini bukan sahaja alat pelindung, tetapi juga komitmen yang sungguh-sungguh terhadap pematuhan sistem, keselamatan operasi dan penyelenggaraan, dan kebolehsuaian beban, memastikan kemasukan kuasa yang selamat dan terjamin daripada kemudahan komersial bersaiz sederhana kepada aplikasi industri mewah.

ciri:

Dua spesifikasi 200A dan 250A dengan tepat meliputi keperluan kapasiti pengagihan bersaiz sederhana arus perdana kira-kira 100kW hingga 125kW (sistem 400V). Pemutus Litar Kes Beracuan 4P 250A 200A ialah pilihan yang paling sesuai untuk kotak pengedaran lantai, bekalan kuasa kumpulan peralatan besar, kabinet lajur pusat data dan senario lain.

Pengguna boleh memilih model yang paling sesuai berdasarkan pengiraan arus beban yang tepat, mengelakkan kos dan pembaziran ruang yang disebabkan oleh "kuda besar menarik kereta kecil", dan mencapai keseimbangan optimum antara faedah perlindungan dan faedah pelaburan.

Apabila sebilangan besar beban tak linear fasa tunggal (seperti pelayan IT, lampu LED) menyebabkan harmonik ketiga bertindih pada garis neutral, keupayaan perlindungan arus penuh 4P 250A 200A Moulded Case Circuit Breaker N-tiang boleh menghalang bahaya kebakaran tersembunyi dan berbahaya pemanasan lampau talian neutral.

Semasa penyelenggaraan atau pembaikan, dengan memutuskan sambungan pemutus litar ini, pengasingan segerak dan mutlak semua konduktor hidup (L1, L2, L3, N) boleh dicapai, mewujudkan persekitaran elektrik yang benar-benar selamat untuk pengendali dan memenuhi keperluan mandatori untuk integriti pengasingan dalam TN-S dan sistem lain.

Mana-mana kutub (termasuk kutub N) yang mengesan beban lampau atau kerosakan litar pintas akan mencetuskan pemotongan segera segerak empat kutub, memastikan kerosakan itu terpencil sepenuhnya dan menghalang kemalangan daripada meningkat.

Permohonan:

Sebagai pemutus litar pengedaran utama untuk tingkat standard bangunan pejabat dan kedai runcit besar di bawah sistem TN-S, ia memenuhi peraturan keselamatan dan melindungi beban campuran lampu dan soket.

Suis input kabinet kepala lajur dalam pusat data bersaiz sederhana memberikan kuasa kepada kabinet pelayan hiliran dan menguruskan arus harmonik garis neutral yang dijana oleh beban IT.

Bekalan kuasa perlindungan masuk di pusat kawalan barisan pengeluaran automatik mempunyai beban bercampur seperti motor (tiga fasa) dan pengawal (fasa tunggal) pada barisan pengeluaran.

Parameter MCCB Pemutus Litar Kes Beracuan SPX SM50-250 Siri

Bingkai(A)		SM50-250(NF-CV)
Dinilai semasa Dalam(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Voltan berkadar (V)		AC 400V
Voltan penebat berkadar (V)		AC 690V
Bilangan tiang		3			4
Kapasiti pecah terhad		C	S	H	C	S	H
Kapasiti gangguan litar pintas(kA) AC400V		18	30	50	18	30	50
Kendalikan litar pintas(kA) AC400V		9	15	25	9	15	25

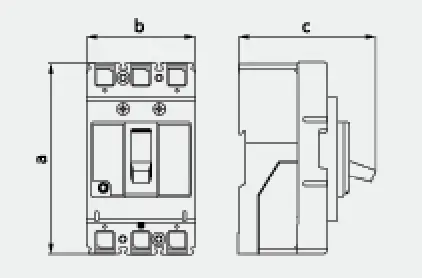

Gambar profil
	a	165			165
	b	105			140
	c	90			90

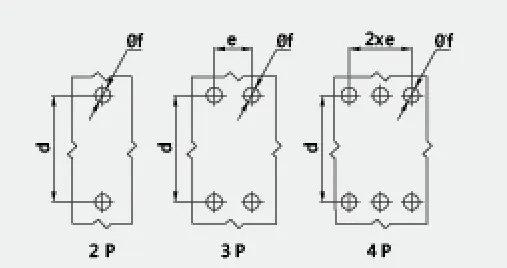

Gambar pemasangan
	d	126			126
	e	35			35
	f	5			5
Kehidupan mesin		4000
Kehidupan elektrik		2000
Peranti kendalian elektrik(MD)		●
Pemegang berputar extemal		●
Peranti tersandung automatik		Termal-magnet
