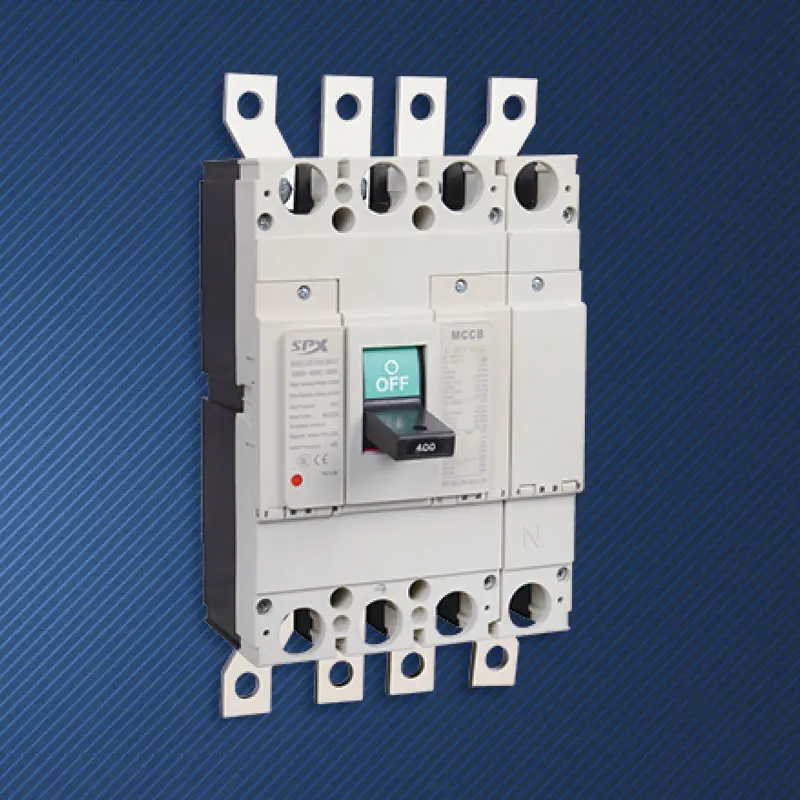

Pemutus Litar Kes Beracuan 4P 350A

Di bangunan besar atau kemudahan perindustrian dengan kapasiti kuasa beberapa ratus kilowatt, kerumitan dan keperluan keselamatan sistem pengedaran berkembang dengan pesat. Pemutus Litar Kes Beracuan 4P 350A tersuai SPX direka khusus untuk "sumber" atau "aorta" sistem kompleks tersebut. Ia melangkaui fungsi perlindungan tunggal dan melaksanakan tiga misi teras: memotong arus kerosakan, mengurus arus harmonik yang dijana oleh beban bukan linear (seperti peralatan IT dan penukar frekuensi) yang kembali ke talian neutral, dan menyediakan keselamatan mutlak dan pengasingan elektrik lengkap semasa penyelenggaraan. Ia adalah 'daya penstabilan' yang memastikan operasi sistem yang selamat dan stabil walaupun di bawah beban kaya yang besar, tidak seimbang dan harmonik.

Kelebihan

Dalam sistem beban tak linear berkapasiti tinggi, arus harmonik ketiga akan menimpa pada garis neutral, menyebabkan arusnya jauh melebihi arus garisan fasa. Kutub N Pemutus Litar Kes Beracuan 4P 350A mempunyai lebihan beban dan keupayaan perlindungan litar pintas pada tahap yang sama dengan kutub fasa (350A), yang boleh beroperasi dengan pasti dalam keadaan tidak normal ini dan menghalang wayar neutral daripada terlalu panas dan terbakar akibat beban lampau jangka panjang. Ini adalah bahaya keselamatan asas yang tidak dapat diselesaikan oleh pemutus litar tiga kutub.
Apabila berlaku sebarang kerosakan pembumian atau litar pintas, empat kutub mencapai pemutusan segerak tahap milisaat, dan litar yang rosak (termasuk wayar N yang berpotensi hidup) diasingkan sepenuhnya daripada bahagian bekalan kuasa, memberikan tahap perlindungan keselamatan tertinggi untuk kakitangan dan peralatan, mematuhi sepenuhnya keperluan ketat untuk peralatan elektrik pengasingan total dalam piawaian IEC dan GB.
Dilengkapi dengan unit pelepas elektronik, ia boleh menetapkan parameter perlindungan dengan halus untuk setiap empat tiang. Fungsi perlindungan kelewatan pendek bagi Pemutus Litar Kes Beracuan 4P 350A berkualiti tinggi adalah kunci untuk mencapai tersandung terpilih sepenuhnya pada aras atas dan bawah, memastikan hanya julat minimum yang diasingkan sekiranya berlaku kerosakan; Pada masa yang sama, ia boleh memantau dan merekodkan arus setiap fasa dan talian neutral, menyediakan sokongan data untuk analisis kualiti kuasa dan pengesanan kerosakan.
Mengguna pakai reka bentuk rangka kerja kapasiti besar, ia mempunyai prestasi pelesapan haba yang sangat baik dan kestabilan haba dinamik, dan boleh menahan arus berterusan 350A dan kejutan elektrik litar pintas intensiti tinggi.
Ia boleh menyepadukan empat sesentuh tambahan kutub, isyarat penggera, peranti pelepas shunt/undervoltage, dan mekanisme pengendalian elektrik, dengan mudah mencapai pemantauan jarak jauh, pensuisan automatik dan hubungan dengan sistem pengurusan bangunan.

Permohonan

Pemutus Litar Kes Beracuan 4P 350A tersuai berfungsi sebagai pemutus litar masuk utama untuk lantai pusat data di bawah sistem bekalan kuasa TN-S, melindungi dan mengasingkan sistem pengagihan kuasa yang mengandungi sejumlah besar kabinet pelayan fasa tunggal, menguruskan harmonik ke-3 dengan berkesan.
Suis utama pengubah sisi voltan rendah di pusat beli-belah besar, bangunan pejabat bertingkat tinggi dan hotel bertaraf bintang memenuhi keperluan peraturan keselamatan untuk mengasingkan semua konduktor hidup.
Tempat sukan, teater, hospital tertiari dan tempat penting lain dengan beban fasa tunggal berbilang mesti menggunakan Pemutus Litar Kes Beracuan 4P 350A untuk kabinet pengedaran utamanya untuk memastikan keselamatan dan keserasian.
Pemutus Litar Kes Beracuan 4P 350A menyediakan perlindungan kuasa dan perlindungan arus harmonik garis neutral untuk bengkel kimpalan besar dan saluran pengeluaran dengan peralatan pemacu frekuensi berubah-ubah terpusat.

Parameter MCCB Pemutus Litar Kes Beracuan SPX SM30-400

Bingkai(A)		SM30-400(NF-CW)						Ciri-ciri operasi
Arus berkadar dalam(A)		250, 300, 315, 350, 400
Voltan berkadar (V)		AC 400V
Voltan penebat berkadar (V)		AC 690V
Bilangan tiang		3			4
Kapasiti pecah terhad		C	S	H	C	S	H
Litar gangguan litar pintas(kA) AC400V		25	35	50	25	35	50
Kendalikan litar pintas(kA) AC400V		15	20	25	15	20	25

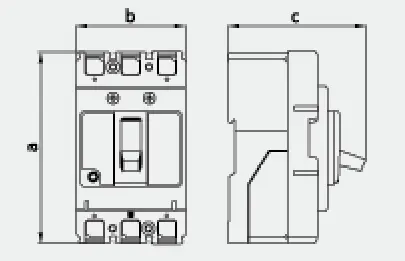

Gambar profil
	a	258			258
	b	140			185
	c	153			153

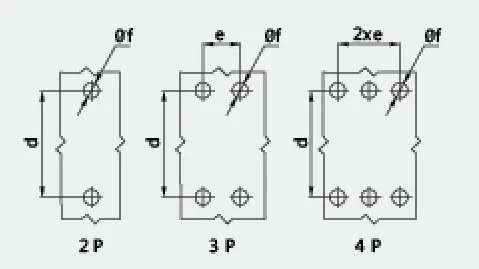

Gambar pemasangan
	d	195			195
	e	45			45
	f	8			8
Kehidupan mesin		4000
Kehidupan elektrik		1500
Peranti kendalian elektrik(MD)		●
Pemegang berputar extemal		●

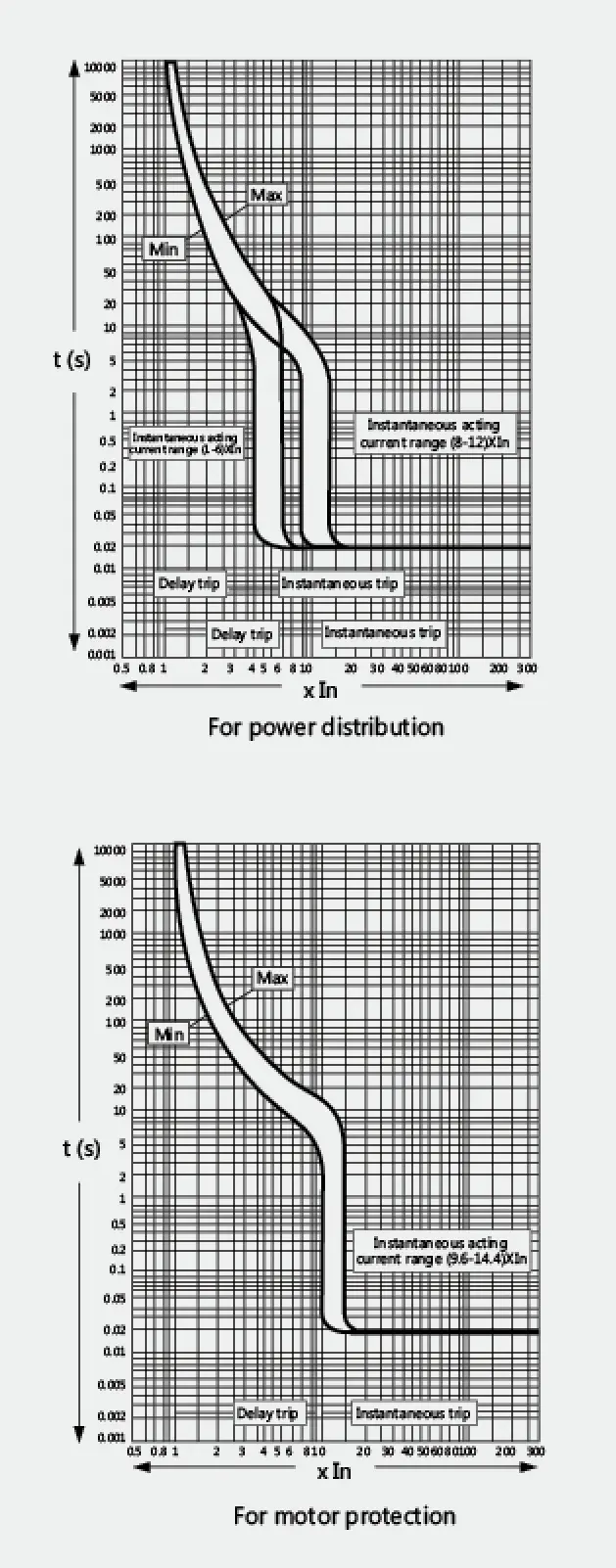

Peranti tersandung automatik		Termal-magnet
