Perlindungan Motor Geganti Beban Terma

Tragedi keletihan motor selalunya bermula dengan kenaikan suhu yang berterusan tanpa disedari. Perlindungan Motor Geganti Beban Termal Tahan Lama SPX adalah 'penamat' proses rahsia ini. Peranannya jauh daripada suis penderiaan arus yang ringkas, sebaliknya 'sistem analog termoelektrik' yang canggih. Setiap komponen dwilogam di dalamnya ialah "model terma" yang ditentukur yang menghasilkan semula dalam masa nyata status pemanasan dan penyejukan belitan motor di bawah arus yang sama. Apabila model luaran menentukan bahawa had haba telah dicapai, ini bermakna bahagian dalam motor juga berada dalam bahaya, dan perlindungan segera dicetuskan. Ini adalah falsafah perlindungan pencegahan yang berasal dari intipati fizikal dan mendahului kerosakan.

ciri-ciri:

Elemen pemanasan yang disambungkan secara bersiri ke litar utama secara langsung menukarkan arus kepada tenaga haba dalam hubungan segi empat sama (P=I ² R) tanpa memerlukan penukaran perantaraan atau bekalan kuasa luaran, yang merupakan simulasi kehilangan motor yang paling langsung.
Tenaga terma menyebabkan ubah bentuk lenturan terkawal dan kumulatif kepingan dwilogam dengan formulasi tertentu. Pembolehubah ini ialah kamiran terma bagi masa dan fungsi semasa. Apabila ubah bentuk terkumpul mencapai ambang yang ditetapkan secara mekanikal, mekanisme pelepasan segera beroperasi, melengkapkan penukaran yang boleh dipercayai daripada tenaga haba kepada tenaga mekanikal dan kemudian untuk mengawal isyarat.
Jangka hayat bahan penebat motor berkurangan secara eksponen dengan suhu (seperti "peraturan 10 darjah"). Ciri masa songsang bagi Perlindungan Motor Geganti Beban Terma (semakin besar beban, lebih pantas tindakan) sepadan dengan sempurna, campur tangan sebelum titik kritikal pengurangan mendadak dalam hayat penebat.
Perlindungan Motor Geganti Beban Termal Tersuai tersuai memahami dan membenarkan beban berlebihan motor yang munasabah semasa permulaan atau keperluan proses jangka pendek, dan hanya mengambil tindakan apabila produk tahap dan masa beban lampau (iaitu "pengumpulan terma") melebihi ambang keselamatan, mengelakkan penutupan yang tidak perlu.

Kedudukan yang tepat

Dalam sistem kawalan elektronik moden, pelbagai peranti pelindung berfungsi bersama untuk membentuk sistem pertahanan secara mendalam:
Pemutus litar (CB/MCCB) ialah penjaga grid kuasa, bertanggungjawab untuk membersihkan kerosakan bencana seperti litar pintas, melindungi kabel dan seni bina sistem.
Geganti beban terma jenis perlindungan motor ialah pelindung yang rapat pada badan motor, khusus untuk memerangi ancaman kronik kerosakan haba yang disebabkan oleh beban lampau dan gangguan fasa.
Perlindungan dalaman penukar frekuensi/pemula lembut menyediakan perlindungan tahap proses dan algoritma, seperti lebihan arus, lebihan voltan, dsb., tetapi keberkesanannya bergantung pada kesihatan dan tetapan parameternya sendiri.
Memilih Perlindungan Motor Geganti Beban Terma berkualiti tinggi bermakna menambah lapisan perlindungan terma bebas, tulen dan berlebihan berdasarkan prinsip berbeza pada motor, yang merupakan tahap pemikiran keselamatan tertinggi.

Permohonan

Penghancur perlombongan dan kilang bebola; Penekan penggelek kilang simen dan kipas besar direka bentuk untuk mengatasi kesan tinggi dan persekitaran habuk.
Perlindungan Motor Geganti Beban Terma boleh digunakan untuk pam kebakaran dan pam air domestik di dalam bangunan; Pam angkat air dan peniup rawatan kumbahan digunakan untuk melindungi keselamatan awam dan mata pencarian orang ramai.
Perlindungan motor gelendong dan suapan mesin pengacuan suntikan plastik dan pusat pemprosesan logam, serta perlindungan motor geganti beban terma, mengekalkan nilai teras dan reputasi peralatan.

Geganti terma STH-T25 sesuai untuk S-M20/25 AC Contactor.

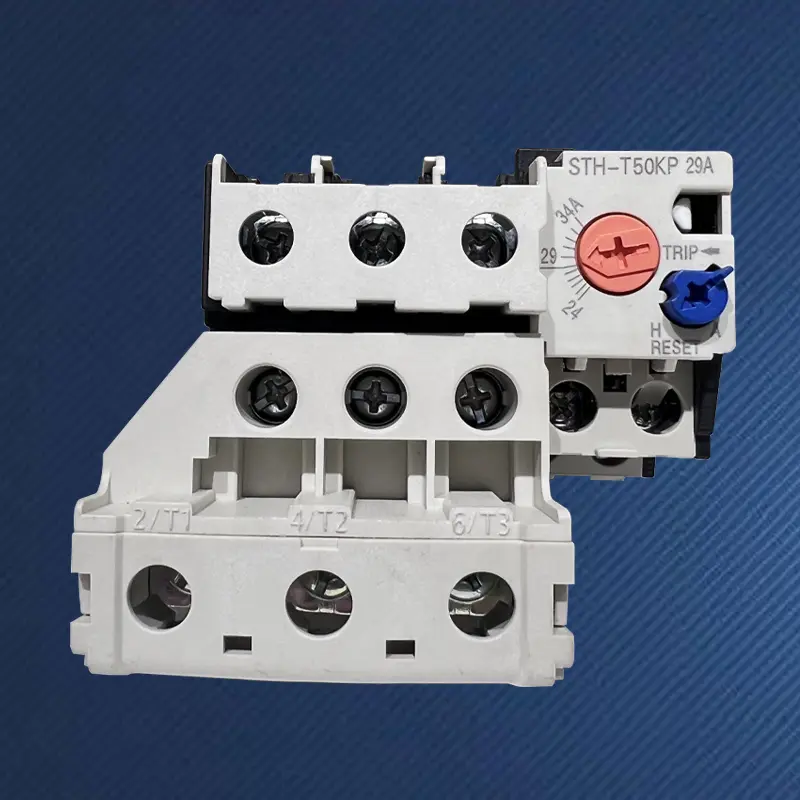

Bingkai(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Penyentuh AC Suitabie	S-M10/12		S-M20/25				S-M35/50
Struktur hubungan aux	Manual atau Auto retum
Laraskan julat selcet(A)	Pilih(A)	Laraskan julat(A)	Pilih(A)		Laraskan julat(A)		Pilih(A)	Laraskan julat(A)
	0.24A	0.2~0.32	1.3A		1~1.6		29	24~34
	0.35A	0.28~0.42	1.7A		1.4~2.0		35	30~40
	0.5A	0.4~0.6	2.1A		1.7~2.5		42	34~50
	0.7A	0.55~0.85	2.5A		2~3
	0.9A	0.7~1.1	3.6A		2.8~4.4
	1.3A	1~1.6	5A		4~6
	1.7A	1.4~2.0	6.6A		5.2~8
	2.1A	1.7~2.5	9A		7~11
	2.5A	2~3	11A		9~13
	3.6A	2.8~4.4	15A		12~18
	5A	4~6	19A		16~22
	6.6A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Struktur hubungan aux	1a1b(1NO+1NC)

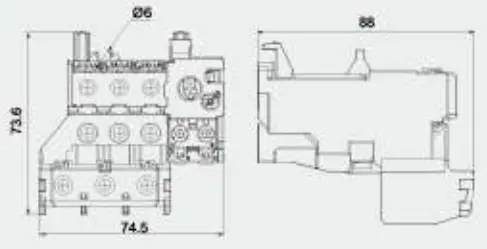

Garis besar dan dimensi pemasangan
	taip		L	W	H	φD
	TH-T25		63	51	81	4.5

Proses pengeluaran
