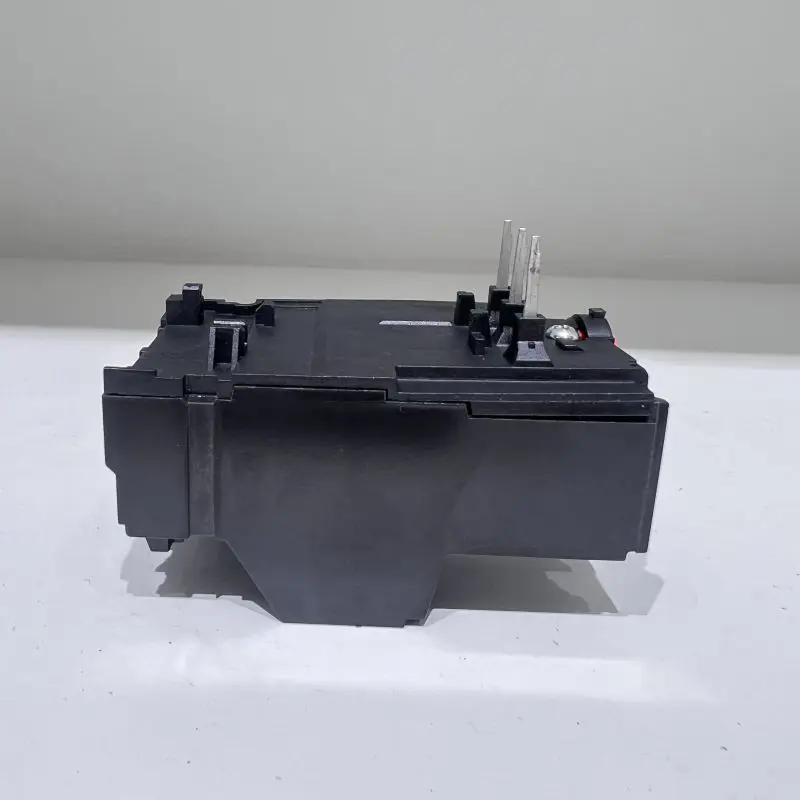

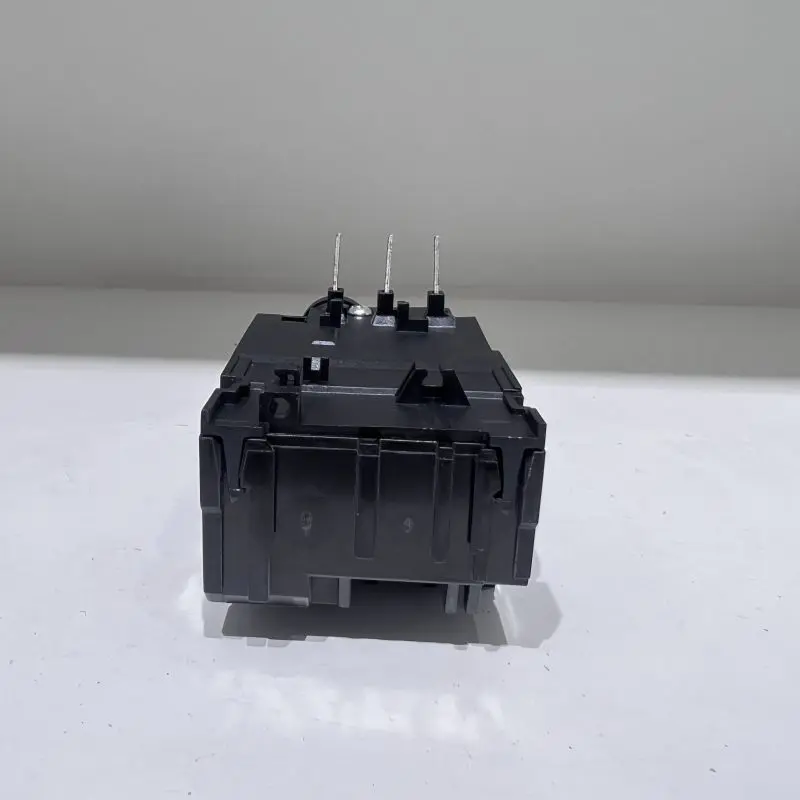

Geganti Beban Terma TH-N12

Dalam bidang pengagihan kuasa industri dan kawalan automasi, terdapat sejumlah besar motor kecil dan sederhana, dan keperluan perlindungannya memerlukan ketepatan dan kebolehpercayaan, serta kemudahan penyepaduan dan penyelenggaraan. Kualiti tinggi kilang SPX dan Geganti Muatan Terma TH-N12 yang diperakui CE ialah modul perlindungan piawai yang direka bentuk untuk memenuhi permintaan meluas ini. Ia tidak mengejar julat luas yang melampau, tetapi memberikan prestasi perlindungan yang sangat matang dan konsisten dalam julat semasa yang dioptimumkan. Sama ada disepadukan ke dalam pemula motor baharu atau digunakan untuk penyelenggaraan dan penggantian sistem sedia ada, TH-N12 memberikan pengguna penyelesaian perlindungan yang bebas kebimbangan, boleh dipercayai dan mudah diurus dengan antara muka piawai dan skala pelarasan yang jelas.

Ciri

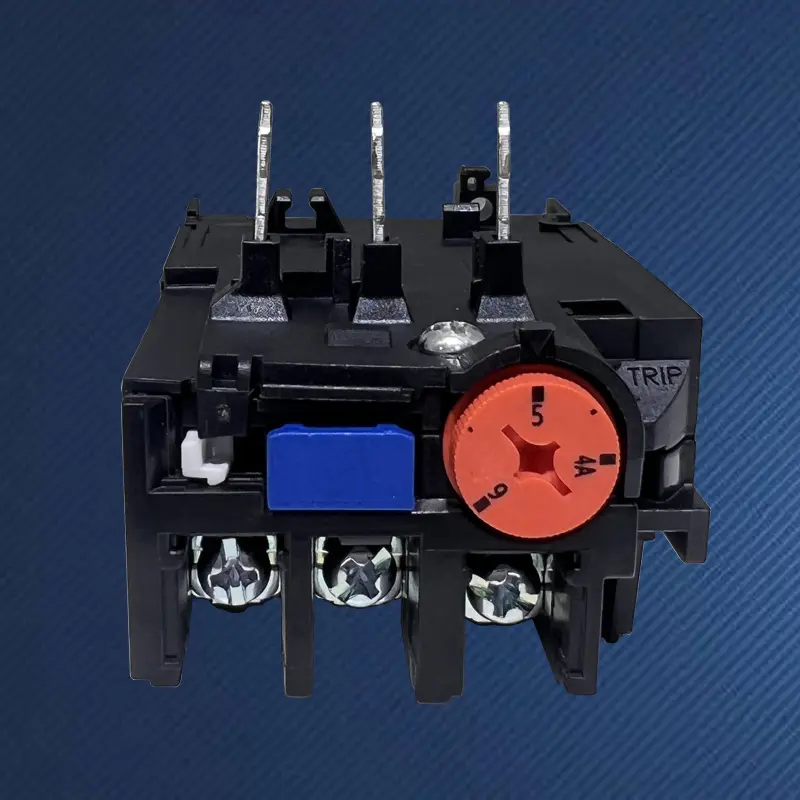

Tombol pelarasan pusat mempunyai skala nilai arus yang jelas, membolehkan pengguna menetapkan secara visual dan tepat mengikut arus undian motor. Operasi ini intuitif, mengurangkan tekaan dan ralat semasa proses penyahpepijatan.
Reka bentuk produk mempunyai tetingkap penunjuk perjalanan (biasanya perubahan warna yang ketara) dan butang tetapan semula manual, menjadikan status peranti jelas sepintas lalu untuk diagnosis kerosakan pantas dan pemulihan sistem.
SPX berkualiti tinggi TH-N12 Thermal Overload Relay adalah berdasarkan prinsip pemanasan dan lenturan jalur dwilogam klasik, memberikan perlindungan beban lampau yang sepadan dengan ciri terma motor. Mekanisme plat panduan pembezaan terbina dalam memastikan keupayaan untuk mempercepatkan tindak balas tersandung kepada kegagalan fasa dan kerosakan ketidakseimbangan tiga fasa yang teruk.
Biasanya direka untuk pemasangan pemalam terus dengan penyentuh AC kecil daripada siri yang sama atau model tertentu, Geganti Beban Terma TH-N12 membentuk pemula elektromagnet yang padat dan boleh dipercayai, menjimatkan ruang pemasangan dan masa pendawaian.
Model berkualiti tinggi akan menyertakan pampasan suhu ambien untuk mengurangkan kesan perubahan suhu ambien ke atas ciri pengendalian jalur dwilogam, memastikan kestabilan perlindungan Geganti Beban Termal TH-N12 pada julat suhu yang lebih luas.
Cangkerang boleh memberikan perlindungan habuk asas dan sentuhan tidak sengaja untuk mekanisme ketepatan dalaman, dan sesuai untuk pemasangan dalam pelbagai kabinet kawalan.

Senario aplikasi utama

TH-N12 sesuai untuk aplikasi kuasa kecil dan sederhana yang memerlukan perlindungan yang boleh dipercayai dan ruang terhad:
Perlindungan motor untuk mesin pembungkusan, penghantar kecil, pengadun, kipas dan peralatan lain.
Kawalan mesin tunggal pintu automatik, peralatan pengudaraan, pam air, dsb.
Sebagai aksesori pelindung standard untuk unit pelaksanaan (contactor) pada hujung keluaran PLC atau pengawal.
TH-N12 Thermal Overload Relay, sebagai model universal yang digunakan secara meluas, biasanya digunakan untuk menggantikan geganti terma yang rosak jenis yang sama dalam sistem lama.

Geganti terma STH-N12 sesuai untuk S-C10/12 AC Contactor

Bingkai(A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Penyentuh AC Suitabie	S-C10/12		S-C21/25		S-C50/95
Struktur hubungan aux	Manual atau Auto retum
Laraskan julat selcet(A)	Pilih(A)	Laraskan julat(A)	Pilih(A)	Laraskan julat(A)	Pilih(A)	Laraskan julat(A)
	0.24A	0.2~0.32	1.3A	1~1.6	15A	12~18
	0.35A	0.28~0.42	1.7A	1.4~2.0	19A	16~22
	0.5A	0.4~0.6	2.1A	1.7~2.5	22A	18~26
	0.7A	0.55~0.85	2.5A	2~3	29A	24~34
	0.9A	0.7~1.1	3.6A	2.8~4.4	35A	30~40
	1.3A	1~1.6	5A	4~6	42A	34~50
	1.7A	1.4~2.0	6.6A	5.2~8	54A	43~65
	2.1A	1.7~2.5	9A	7~11	67A	54~80
	2.5A	2~3	11A	9~13	82A	65~93
	3.6A	2.8~4.4	15A	12~18	95A	85~105
	5A	4~6	19A	16~22
	6.6A	5.2~8	22A	18~26
	9A	7~11	29A	24~34
	11A	9~13	35A	30~40
Struktur hubungan aux	1a1b(1NO+1NC)

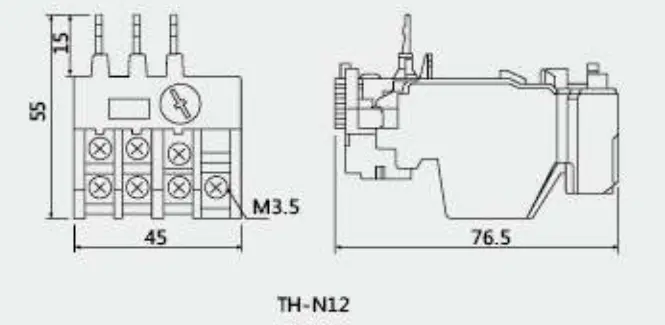

Garis besar dan dimensi pemasangan
	taip		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
