Geganti Beban Terma 3 Tiang 2 Elemen

Dalam bidang perlindungan motor tiga fasa, cara mencapai keseimbangan terbaik antara fungsi teras dan kos adalah topik kejuruteraan yang kekal. Geganti Muatan Terma 2-Elemen SPX 3 Tiang China ialah produk tipikal di bawah konsep ini. Ia bukan kompromi dalam kefungsian, tetapi "pengoptimuman reka bentuk" yang canggih bertujuan untuk pelbagai senario aplikasi di mana beban tiga fasa secara relatifnya seimbang dan keperluan sensitiviti untuk perlindungan kegagalan fasa berada pada tahap standard. Dengan bijak menggunakan kesan gandingan haba dua komponen untuk mengesan anomali dalam arus tiga fasa, ia memudahkan struktur sambil mengekalkan perlindungan beban lampau yang boleh dipercayai, menyediakan pilihan perlindungan kos efektif untuk sejumlah besar peralatan standard seperti kipas dan pam.

ciri-ciri:

Dua elemen pemanasan disambungkan secara bersiri kepada dua fasa (seperti L1 dan L3) dalam litar tiga fasa motor. Apabila motor terlebih beban, arus yang mengalir melalui komponen ini meningkat, dan haba yang dihasilkan menyebabkan plat dwilogam yang sepadan membengkok.
Ubah bentuk dua plat dwilogam disintesis melalui mekanisme tuil pembezaan biasa. Kesan haba yang dijana oleh beban lampau mana-mana satu atau dua fasa akan terkumpul dan akhirnya memacu tindakan mekanisme perjalanan. Untuk lebihan beban seimbang tiga fasa, tindak balas perlindungan pada asasnya adalah sama seperti Geganti Muatan Terma 3 Kutub 2 Elemen.
Ini adalah perbezaan yang paling asas. Sekiranya berlaku kegagalan fasa (seperti pemotongan fasa L2), geganti elemen dwi masih boleh mengesan kerosakan dengan menaikkan arus kedua-dua fasa (L1 dan L3), tetapi kelajuan tindak balasnya mungkin lebih perlahan daripada geganti tiga elemen yang dioptimumkan untuk perlindungan kegagalan fasa. Walau bagaimanapun, untuk kebanyakan aplikasi standard, perlindungan mereka masih tepat pada masanya dan berkesan.
Mengurangkan satu elemen pemanasan dan struktur berkaitan secara langsung mengurangkan kos bahan dan pembuatan, sambil berpotensi menjadikan Geganti Beban Terma 3 Kutub 2 Elemen berkualiti tinggi lebih padat dalam saiz.

Kelebihan

Bagi kebanyakan beban seimbang tiga fasa dalam sistem kuasa, seperti pam standard, kipas dan pemampat, prestasi perlindungan beban lampau mereka tidak berbeza daripada geganti tiga elemen.

Struktur yang diperkemas bermakna lebih sedikit titik potensi kegagalan. Mekanisme perlindungan anti had masa dwilogam teras masih kukuh, mengekalkan kelebihan klasik geganti terma seperti kebolehsuaian alam sekitar yang kuat, tidak memerlukan bekalan kuasa tambahan, dan anti-gangguan.

Geganti Terma STH-N50 Sesuai Untuk Penyentuh AC S-C50/95

Bingkai(A)	STH-N60
Penyentuh AC Suitabie	S-C50/95
Struktur hubungan aux	Manual atau Auto retum
Laraskan julat selcet(A)	Pilih(A)		Laraskan julat(A)
	15A		12~18
	19A		16~22
	22A		18~26
	29A		24~34
	35A		30~40
	42A		34~50
	54A		43~65
	67A		54~80
	82A		65~93
	95A		85~105
Struktur hubungan aux	1a1b(1NO+1NC)

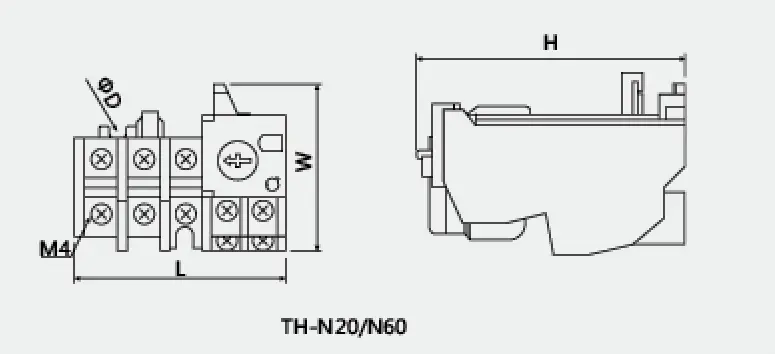

Garis besar dan dimensi pemasangan
	taip	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
