Suis Kontaktor AC

Apabila on-off mudah perlu dikurniakan dengan jiwa "automasi", Suis Kontaktor AC tersuai SPX Electric menjadi pilihan yang tidak dapat dielakkan. Ia jauh daripada suis manual biasa, tetapi terminal pelaksanaan kuasa pintar yang boleh bertindak balas kepada arahan yang lemah daripada butang, penderia, PLC atau mikropemproses dan memacu ratusan ampere arus. Kewujudannya membolehkan kawalan terpusat, saling mengunci automatik, dan penjadualan jauh mungkin.

Mengapa ia merupakan jambatan penting antara perintah dan kuasa?

1. Intipati: Menggunakan "arus kecil" untuk mengawal "arus besar" dengan selamat
Intipati reka bentuk Suis Penyentuh AC terletak pada daya magnet yang dijana oleh gegelung elektromagnet (arus kawalan tahap miliampere), yang memacu sesentuh mekanikal (mampu membawa ratusan ampere arus kuasa) untuk bergerak. Pengasingan elektrik yang boleh dipercayai ini memastikan kakitangan di bahagian kawalan voltan rendah diasingkan sepenuhnya daripada peranti logik ketepatan, dan daripada bahaya pada bahagian kuasa voltan tinggi.
Suis manual dan pemutus litar mempunyai had fizikal dari segi arus, kekerapan operasi dan keselamatan. Suis penyentuh direka bentuk untuk tugasan on-off frekuensi tinggi, arus tinggi dan jauh, mengisi jurang antara logik kawalan dan beban berkuasa.

2. Fungsi: Hab daripada "kawalan titik" kepada "kawalan sistem"
Butang kecil yang dipasang di dalam bilik kawalan atau titik keluaran PLC boleh mengawal peralatan besar di bengkel jauh melalui penyentuh, mencapai kebenaran kawalan terpusat dan lanjutan.
Melalui pendawaian fleksibel Suis Penyentuh AC yang biasanya terbuka/biasa tertutup sesentuh tambahan, logik elektrik klasik seperti mengunci sendiri, saling mengunci dan permulaan berurutan boleh dicapai dengan mudah, membentuk asas perkakasan litar kawalan keselamatan yang kompleks.

Sebagai ciri antara muka komponen sistem:
Terminal gegelung menerima voltan kawalan piawai (seperti DC24V, AC220V), menjadi "bahasa" universal untuk penyepaduan lancar dengan pelbagai pengawal (PLC, relay, pemasa).
Hubungan tambahan menyediakan maklum balas status fizikal masa nyata (hidup atau mati) badan suis, yang boleh dihantar kembali ke lampu penunjuk, pengawal atau sistem pemantauan atas untuk membentuk gelung kawalan.

Permohonan

Suis Penyentuh AC dalam stok, sebagai "tangan dan kaki" PLC, secara langsung mengawal permulaan dan henti motor penghantar, motor stesen hidraulik, sumber kuasa manual mekanikal, dll., dan merupakan pelaksana langsung irama pengeluaran.

Dalam kabinet pengedaran, kawalan terpusat, jauh atau automatik bagi pelbagai pam air, kipas, pemampat dan peralatan lain boleh dicapai, dan pelindung beban lampau (geganti terma) boleh disepadukan dengan mudah untuk membentuk pemula motor.

Kawal bekalan kuasa unit udara segar yang besar, menara penyejuk, litar lampu dan peralatan lain secara automatik mengikut program masa atau isyarat sensor, mencapai penjimatan tenaga dan pengurusan pintar.

Dalam litar keselamatan, Suis Penyentuh AC berfungsi sebagai penggerak kritikal yang segera memutuskan bekalan kuasa peralatan apabila butang berhenti kecemasan ditekan atau pintu keselamatan dibuka, memberikan perlindungan penutupan keselamatan tahap tertinggi.

Kunci pilihan

Untuk memilih Suis Kontaktor AC yang betul, adalah perlu untuk memadankan dengan tepat parameter aplikasinya sebagai "suis":

Kawalan dan voltan kuasa: Voltan gegelung mesti dipadankan dengan bekalan kuasa kawalan; Voltan terkadar bagi sesentuh utama mestilah tidak lebih rendah daripada voltan talian.

Kekerapan pengendalian: Untuk operasi berhenti mula yang kerap (seperti aplikasi jog dan servo), adalah perlu untuk memilih model dengan arus berkadar lebih tinggi atau frekuensi operasi tinggi yang ditentukur khas.

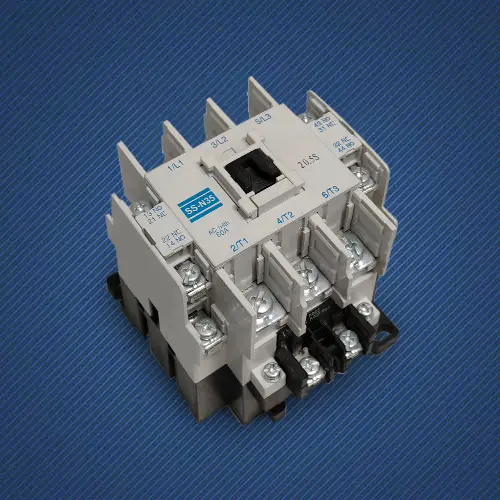

Parameter Suis Kontaktor AC SPX

Bingkai(A)			SS-N35
KW/HP(AC-3) Kuasa reted(AC-3) IEC60947-4		220V	15/11
		380V	18.5/25
Arus berundur(AC-3) GB14048.4		220V	42
		380V	44
Arus pemanasan semula (A)			60
Voltan terlindung terlindung (V)			660
Sentuhan tambahan AC-15	Kenalan	Standard	2NO+2NC
	Arus berundur(A)	220V	1.6
		380V	0.95
hayat elektrik			80
Kehidupan mekanikal			500

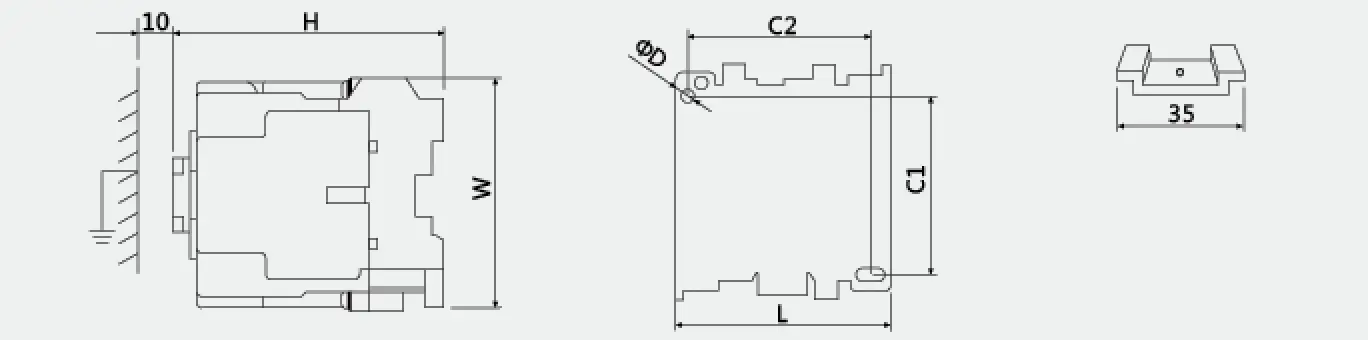

Garis besar dan dimensi pemasangan
			taip	L	W	H	C1	C2	ΦD
			SS-N35	75	89	91	58	54	4.5
