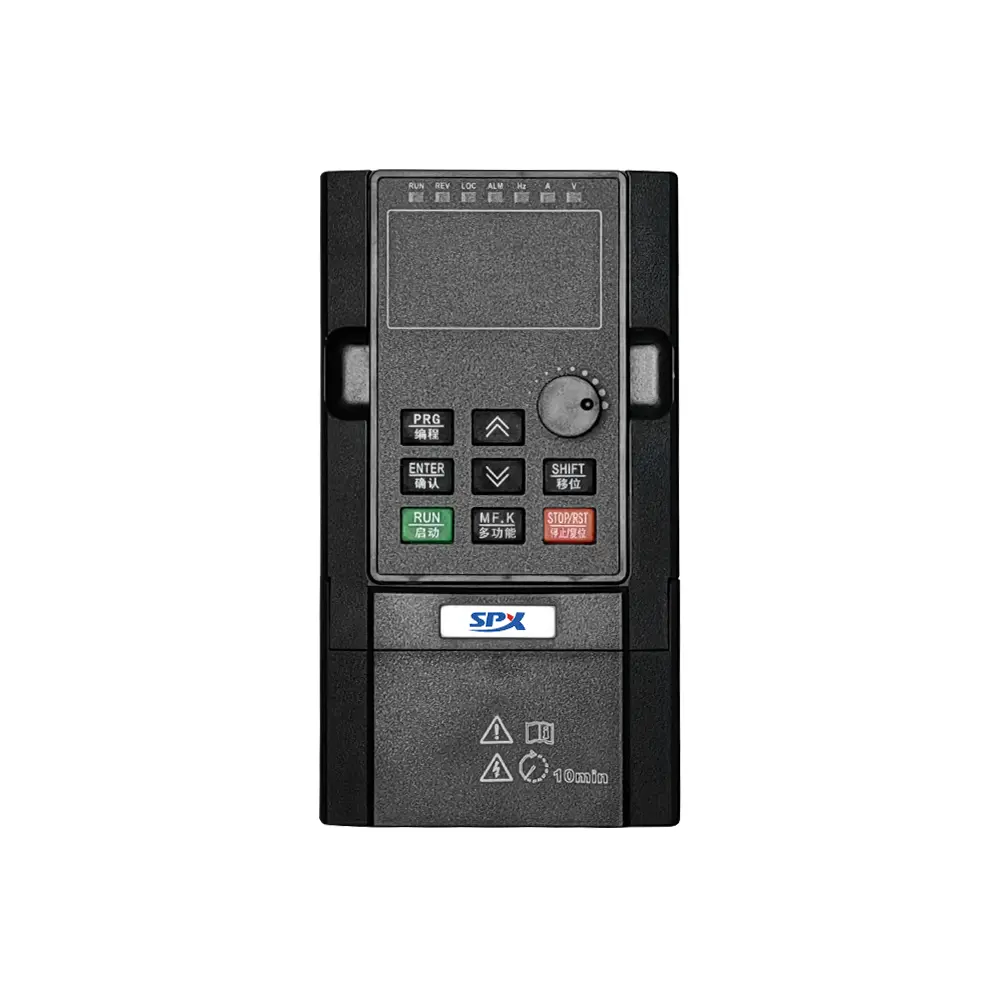

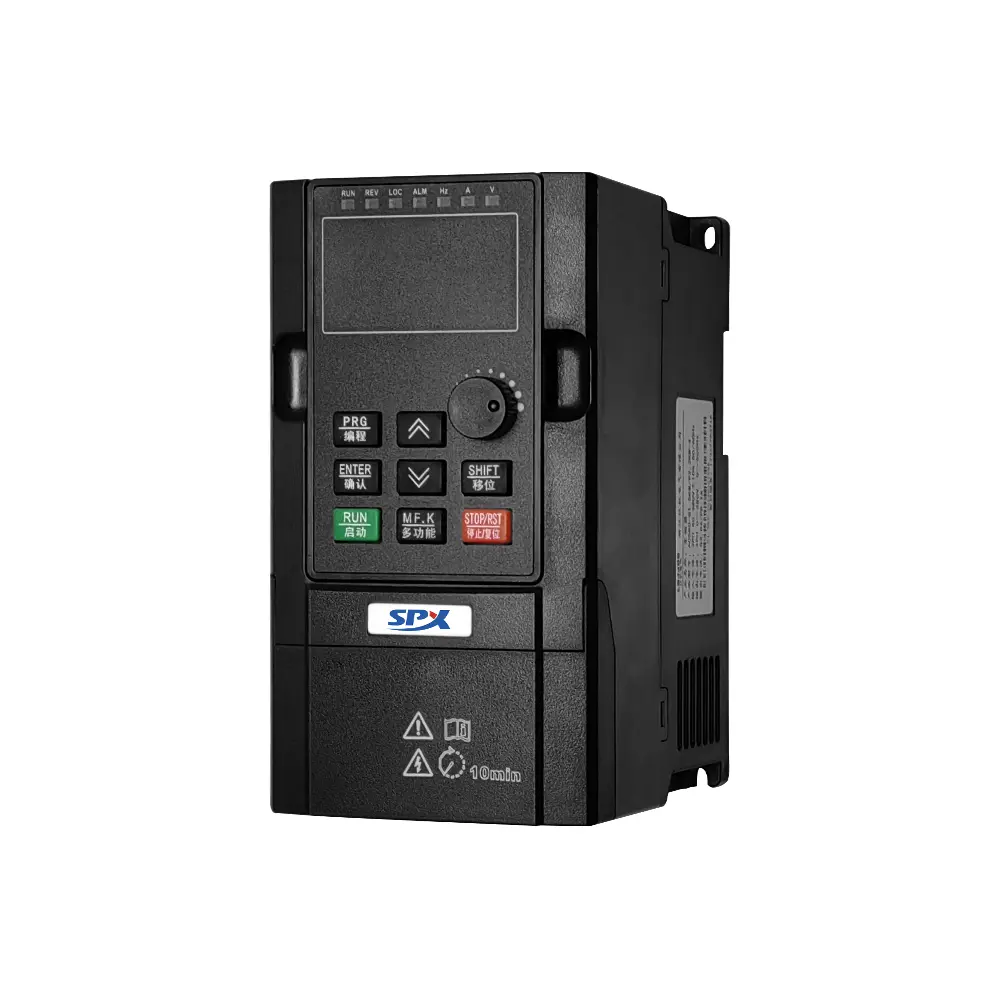

Penukar Frekuensi VFD DC

Penukar Frekuensi VFD DC tersuai SPX meninggalkan unit penerus tradisional di hujung hadapan penukar frekuensi dan berkomunikasi terus dengan bas DC, dengan cekap menterjemah kuasa DC stabil kepada kuasa AC boleh laras yang diperlukan oleh motor dalam satu langkah. Dalam era struktur tenaga yang berkembang ke arah arus teragih dan terus, arus terus asli yang dijana oleh tatasusunan fotovoltaik, penyimpanan tenaga bateri, sel bahan api, dll. selalunya perlu menjalani pelbagai penukaran "AC-DC-AC" yang tidak cekap apabila membekalkan beban AC. Ini bukan sahaja penyederhanaan komponen, tetapi juga lonjakan dalam kecekapan tenaga sistem dan inovasi dalam seni bina.

Dengan menghapuskan pembetulan input dan litar pembetulan faktor kuasa penukar frekuensi tradisional, proses penukaran tenaga dikurangkan, dan kecekapan keseluruhan sistem secara amnya bertambah baik sebanyak 2% -5%, terutamanya di bawah beban separa di mana kelebihannya lebih jelas.

Struktur topologi dipermudah, dengan volum dan berat biasanya lebih kecil daripada penukar frekuensi input AC dengan spesifikasi yang sama pada aras kuasa yang sama. Penukar Frekuensi VFD DC Borong adalah lebih kondusif untuk pemasangan bersepadu dalam kabinet DC dengan ruang terhad.

Direka untuk menyesuaikan diri dengan paras voltan DC biasa seperti 200-400Vdc, 500-800VDC, dsb., ia boleh disambungkan terus kepada rentetan fotovoltaik, pek bateri atau bar bas pengedaran DC.

Apabila motor berada dalam keadaan penjanaan kuasa (seperti apabila objek berat diturunkan atau peralatan dihentikan dengan segera), ia boleh memberi maklum balas tenaga yang dijana semula dengan cekap kepada bas DC untuk digunakan oleh beban lain atau disimpan dalam bateri, mencapai peredaran dalaman dan penggunaan maksimum tenaga dalam rangkaian DC.

Disebabkan dikuasakan sepenuhnya daripada bas DC, Penukar Frekuensi VFD DC berkualiti tinggi beroperasi tanpa dipengaruhi oleh turun naik voltan, kelipan frekuensi atau pencemaran harmonik daripada grid kuasa AC, memberikan kuasa yang sangat tulen dan stabil kepada motor, menjadikannya sangat sesuai untuk peralatan ketepatan dengan keperluan yang sangat tinggi untuk kualiti kuasa.

Dalam mikrogrid DC, lebih mudah untuk melindungi dan bekerjasama secara selektif dengan pemutus litar dan fius DC huluan, memudahkan seni bina perlindungan sistem.

Topologi teras:

Bar bas positif dan negatif input DC → kapasitor sokongan DC → unit penyongsang pintar (berdasarkan IGBT/SiC) → keluaran ditapis kuasa AC tiga fasa kepada motor. Berbanding dengan penukar frekuensi tradisional: input AC → jambatan penerus → kapasitor bas DC → jambatan penyongsang → output.

Permohonan

Sambungkan terus kotak penggabung DC fotovoltaik atau bateri simpanan tenaga untuk memacu beban seperti pam air dan kipas, dan membina sistem yang bersambung dengan grid atau grid yang cekap.
Penukar Frekuensi VFD DC digunakan untuk bangku ujian pemacu elektrik kenderaan elektrik, yang secara langsung mensimulasikan output bateri menggunakan bekalan kuasa DC untuk menguji prestasi pengawal motor.
Di kapal, pusat data dan kilang semikonduktor yang menggunakan bar bas DC voltan 380V atau lebih tinggi, Penukar Frekuensi VFD DC membekalkan kuasa kepada pelbagai peralatan kuasa tambahan (pemampat udara, pam penyejuk).
Dalam sistem kuasa DC trak perlombongan dan jentera kejuruteraan elektrik, pam hidraulik, kipas dan peralatan lain didorong.

Data Teknikal G1.5KW
