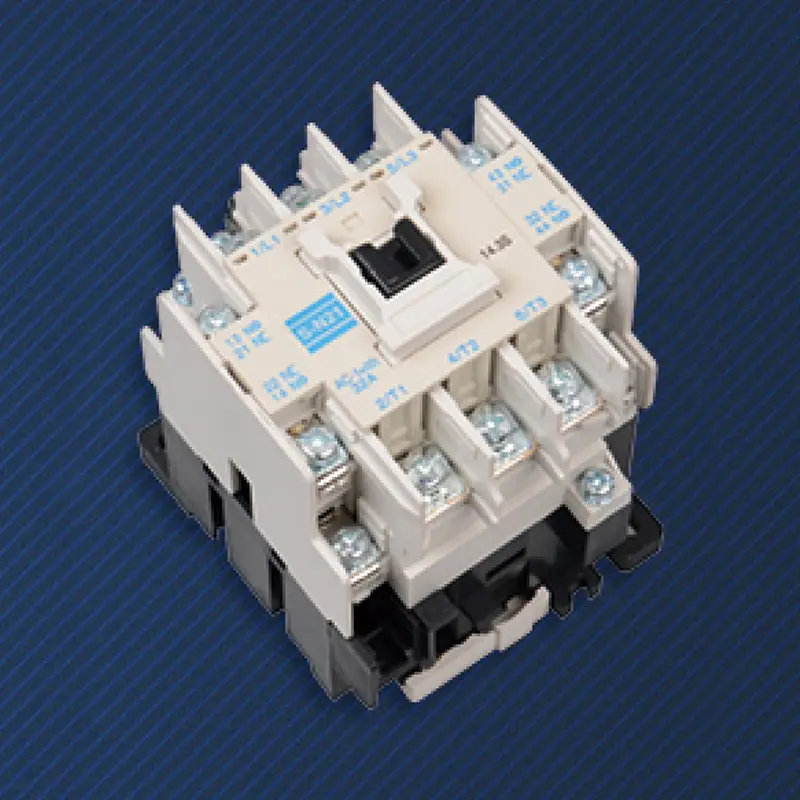

Penyentuh Magnetik AC

Penerangan Produk

Penyentuh Magnetik AC berkualiti tinggi yang dibuat oleh SPX Electric ialah titik permulaan fizikal untuk semua kawalan automasi. Selepas PLC mengeluarkan arahan, penyentuh elektromagnet AC melengkapkan lonjakan penting daripada isyarat kawalan lemah kepada pemacu elektrik yang kuat sebelum motor benar-benar berputar. Ia bukanlah komponen yang paling kompleks, tetapi ia adalah pelaksana yang boleh dipercayai yang tidak boleh diganti dan dikeraskan dalam sistem kuasa industri.
Dengan memacu sentuhan mekanikal dengan daya elektromagnet, pengasingan elektrik lengkap diwujudkan antara gegelung kawalan (sebelah voltan rendah) dan litar utama (sebelah arus tinggi voltan tinggi). Ini pada asasnya mengelakkan risiko voltan tinggi memasuki sistem kawalan, memastikan keselamatan kakitangan dan peralatan sensitif seperti PLC.
Tindakan mekanikal titik hubungan biasanya disertai dengan bunyi "klik" yang jelas dan boleh didengar, dan kebanyakan produk mempunyai tetingkap penunjuk kedudukan visual, memberikan maklum balas keadaan fizikal yang langsung dan boleh dipercayai.
Arus pada saat memulakan motor boleh mencapai 5-8 kali nilai undian. Sesentuh aloi berasaskan perak yang direka khusus untuk penyentuh elektromagnet dan tindakan penutupan pantasnya boleh menahan lonjakan arus yang begitu kuat, yang merupakan pautan lemah dalam banyak komponen suis elektronik.
Apabila kenalan diputuskan, jurang penebat udara yang jelas akan terbentuk, dan kemudian bahagian beban dan bahagian kuasa akan terputus sepenuhnya tanpa risiko semasa kebocoran, memenuhi peraturan keselamatan penyelenggaraan pemadaman kuasa yang ketat.
Struktur teras elektromagnet dan mekanikal AC Magnetic Contactor mempunyai toleransi yang kuat terhadap suhu, kelembapan, habuk, dan turun naik voltan tertentu. Dalam persekitaran perindustrian yang keras, kebolehpercayaannya biasanya lebih tinggi daripada peranti elektronik tulen yang kompleks.
Selepas berjuta-juta hayat mekanikal, haus Penyentuh Magnetik AC (seperti hakisan sentuhan) boleh diramal dan beransur-ansur, menjadikannya mudah untuk membangunkan pelan penyelenggaraan pencegahan dan mengelakkan kegagalan bencana secara tiba-tiba.

Bagaimana komponen teras berfungsi bersama

1. Sistem elektromagnet (sumber pemacu):
Gegelung: menerima voltan kawalan (seperti 24V AC/DC, 220V AC) dan menukar tenaga elektrik kepada medan magnet.
Teras besi statik E-jenis dan teras besi dinamik: Selepas gegelung ditenagakan, ia menjana daya magnet untuk menarik teras besi dinamik. Cincin litar pintas terbina dalam direka khusus untuk menghilangkan getaran dan hingar yang disebabkan oleh lintasan sifar AC, memastikan sedutan senyap dan lancar dalam persekitaran AC.

2. Sistem hubungan (unit pelaksanaan):
Sentuhan utama (biasanya terbuka): Diperbuat daripada bahan berasaskan perak (seperti perak kadmium oksida) yang tahan terhadap kimpalan dan mempunyai rintangan sentuhan yang rendah, mampu membawa arus tinggi dalam litar utama.
Sentuhan tambahan: dipautkan secara mekanikal dengan sesentuh utama, digunakan untuk mengawal penguncian sendiri litar, maklum balas isyarat atau saling mengunci, biasanya dengan reka bentuk modular yang boleh digabungkan secara fleksibel.

3. Sistem pemadam arka (pengawal keselamatan):
Apabila memecahkan arus tinggi, arka suhu tinggi akan berlaku di antara sesentuh. Penyentuh Magnetik AC menggunakan penutup pemadam arka grid logam untuk memotong, menyejukkan dan memadamkan arka dengan cepat, melindungi kenalan daripada hakisan dan mengelakkan kemalangan yang disebabkan oleh arka terbang keluar.

Permohonan

AC Magnetic Contactor ialah alat kawalan konfigurasi standard untuk semua permulaan dalam talian terus, permulaan delta bintang dan motor keluaran pemula lembut.
Penyentuh Magnetik AC digunakan untuk mengawal beban seperti tiub pemanasan elektrik yang besar, ketuhar industri, kumpulan pencahayaan, dll. yang memerlukan hidup/mati yang kerap.
Unit pelaksanaan utama dalam suis pemindahan automatik (ATS): bertanggungjawab untuk menyambung atau memutuskan talian bekalan kuasa secara fizikal semasa menukar dua sumber kuasa.

Litar kuasa utama peralatan seperti kren, pemampat, dan mesin tuangan mati disambungkan atau diputuskan.

Parameter Kontaktor Modular AC Isi Rumah SPX

Bingkai(A)			SS-N21
KW/HP(AC-3) Kuasa reted(AC-3) IEC60947-4		220V	5.5/7.5
		380V	15/11
Arus berundur(AC-3) GB14048.4		220V	22
		380V	22
Arus pemanasan semula (A)			32
Voltan terlindung terlindung (V)			660
Sentuhan tambahan AC-15	Kenalan	Standard	2NO+2NC
	Arus berundur (A)	220V	1.6
		380V	0.95
hayat elektrik			100
Kehidupan mekanikal			500

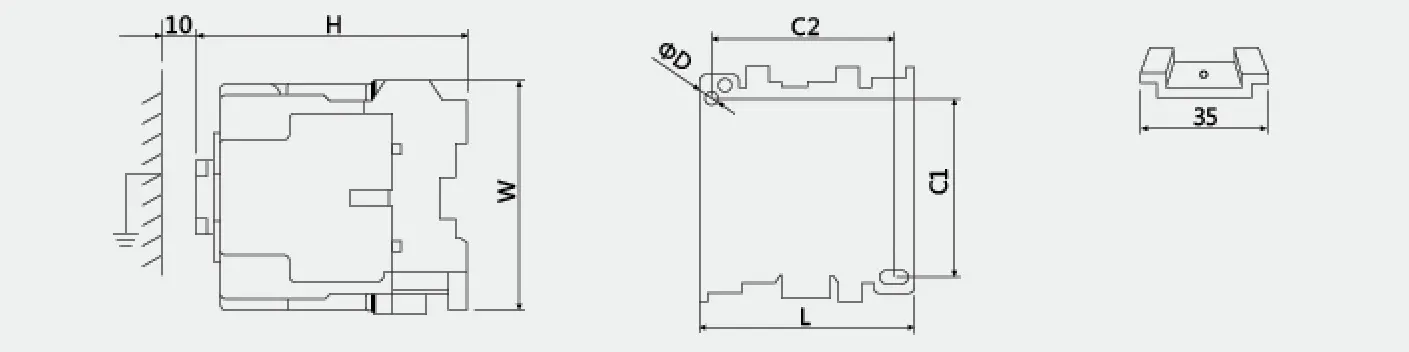

Garis besar dan dimensi pemasangan
			taip	L	W	H	C1	C2	ΦD
			SS-N21	63	81	81	60	54	4.5
